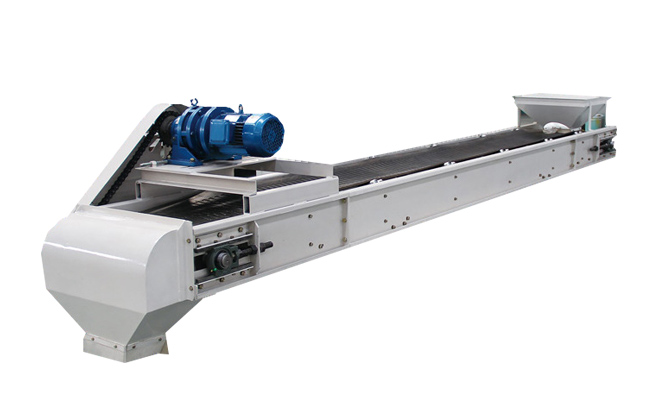

水平刮板輸送機

產品介紹

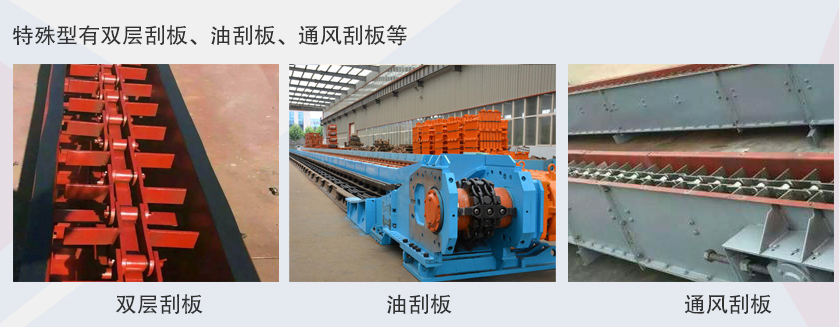

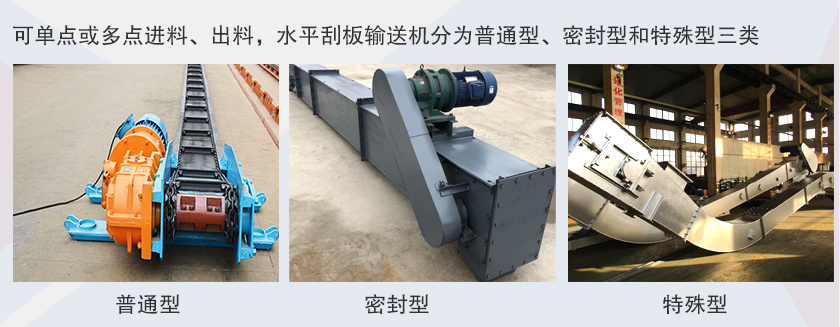

水平刮板輸送機是指水平方向上輸送粉狀及顆粒狀物料的設備，可單點或多點進料、出料，水平刮板輸送機分為普通型、密封型和特殊型三類，與普通型水平刮板輸送機相比，密封型刮板輸送機可用于浸出油廠輸送含有易揮發、易滲溶劑的物料以及易燃易爆的物料。特殊型有雙層刮板、油刮板、通風刮板等。

行業應用

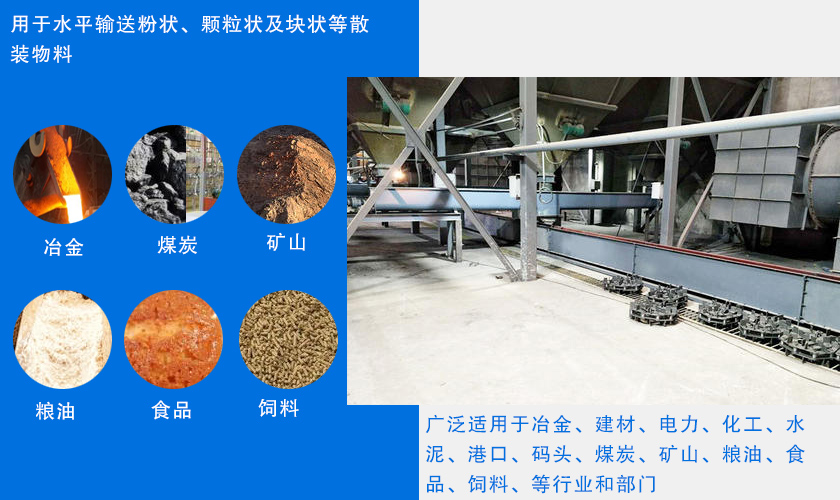

水平刮板輸送機廣泛適用于冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料、等行業和部門，主要用于水平輸送粉狀、顆粒狀及塊狀等散裝物料。

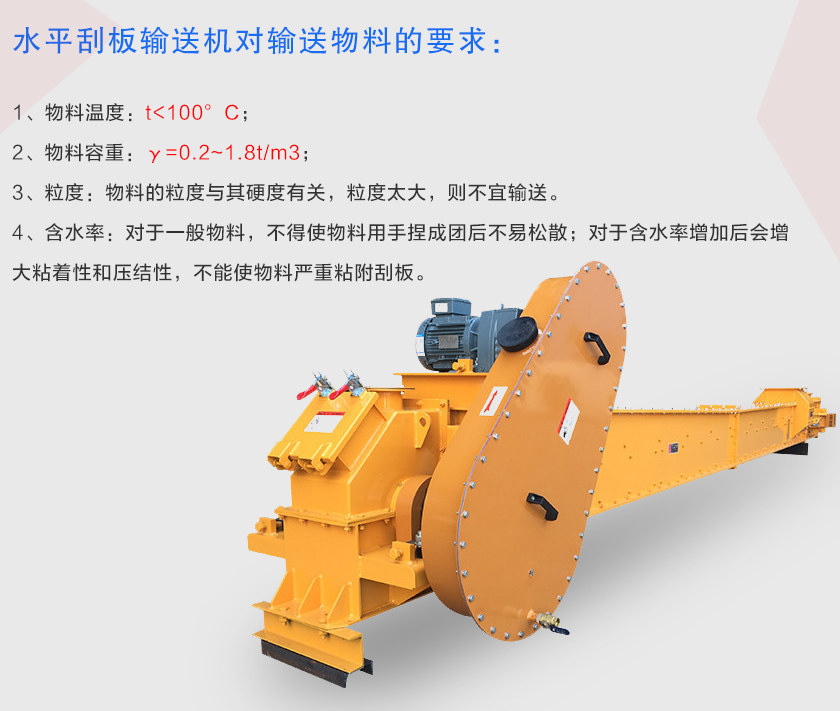

水平刮板輸送機對輸送物料的要求

1、物料溫度：t<100°C；

2、物料容重：γ=0.2~1.8t/m3；

3、粒度：物料的粒度與其硬度有關，粒度太大，則不宜輸送。

4、含水率：對于一般物料，不得使物料用手捏成團后不易松散；對于含水率增加后會增大粘著性和壓結性，不能使物料嚴重粘附刮板。

突出優勢

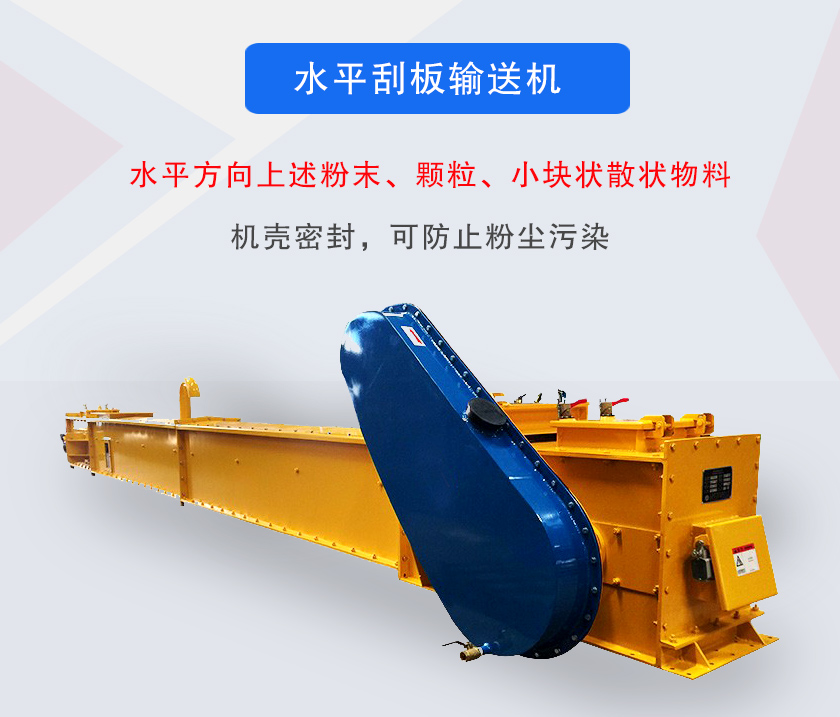

1、水平方向上輸送粉末、顆粒、小塊狀散狀物料。

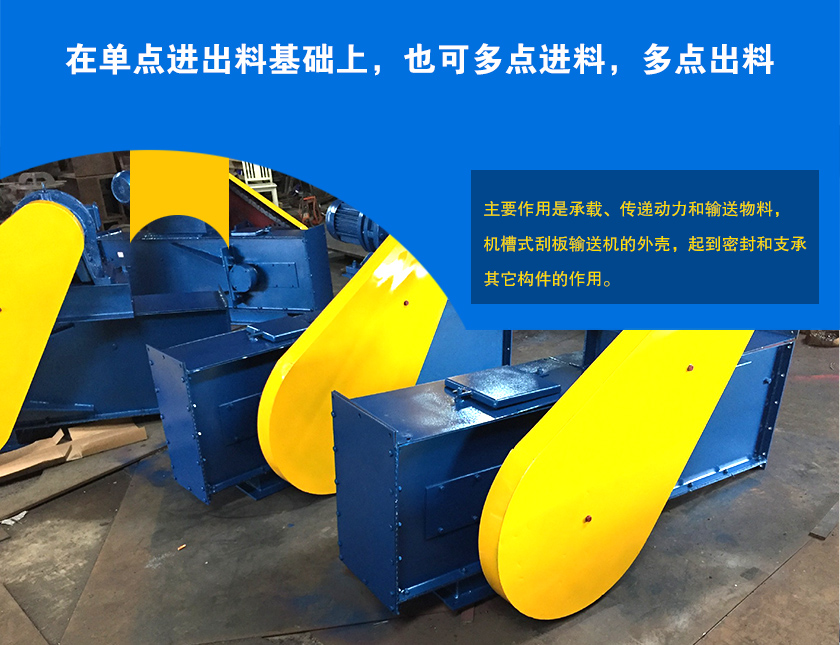

2、在單點進出料基礎上，也可多點進料，多點出料。

3、機殼密封，可防止粉塵污染。

細節與結構

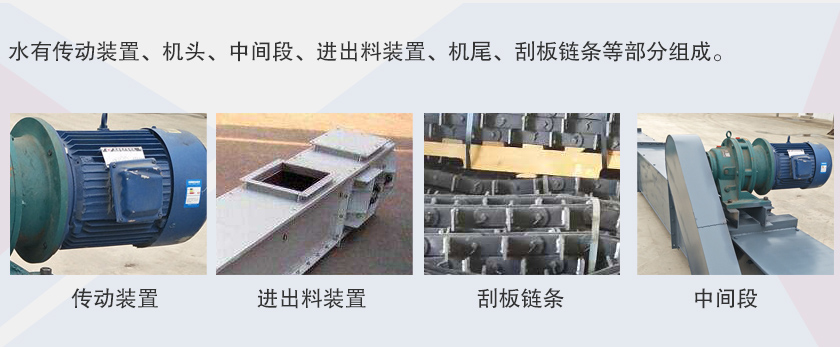

水平刮板輸送機有傳動裝置、機頭、中間段、進出料裝置、機尾、刮板鏈條等部分組成。

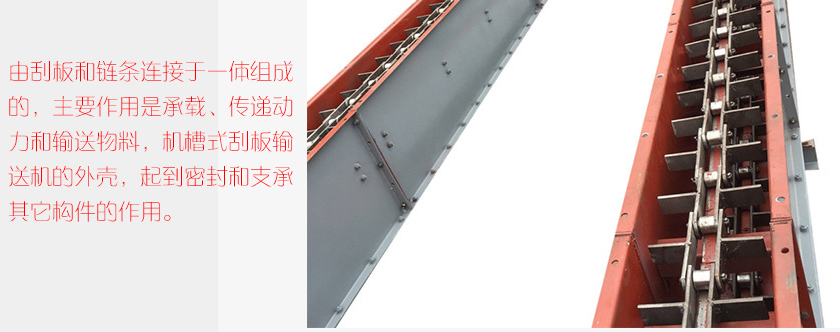

驅動裝置安裝在頭部驅動輪端，張緊裝置設置在尾部張緊輪端，通常采用滑塊螺桿式張緊裝置，進料口開設在尾部機槽上部，卸料口開設在頭部機槽下部。刮板鏈條是由刮板和鏈條連接于一體組成的，主要作用是承載、傳遞動力和輸送物料，機槽式刮板輸送機的外殼，起到密封和支承其它構件的作用。

工作原理

進入料槽的物料受到刮板鏈條在運動方向的壓力和自身重力的作用，在物料間產生內摩擦力，這種摩擦力保證了物料層之間的穩定狀態，并能克服物料在機槽內移動而產生外摩擦阻力，使物料形成隨刮板鏈條一起運動的料流，以此來完成物料的輸送。

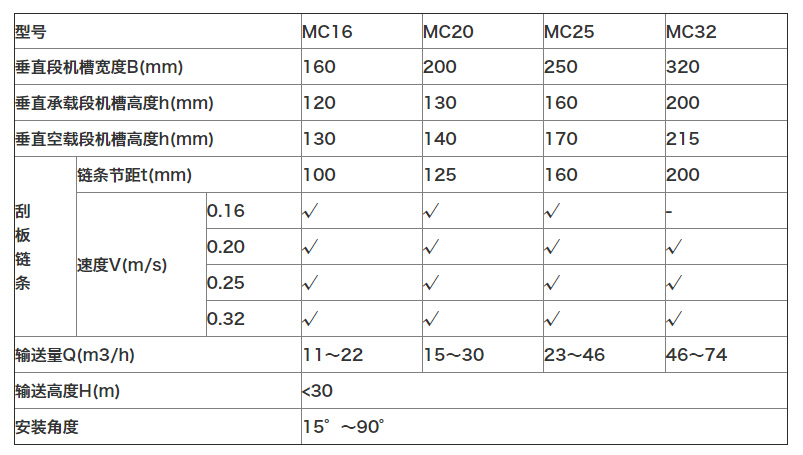

技術參數
