混凝土輸送方式有哪些？混凝土輸送機選型

發布時間：2020-09-29 15:09:53 作 者：大漢機械 點擊: 次

在工業行業的施工生產中，混凝土輸送變得越來越重要了，那么混凝土輸送方式有哪些呢，又是如何選型的呢？本文將為您詳細介紹：

混凝土輸送方式有幾種

混凝土輸送方式分類：地面輸送、垂直輸送、樓地面輸送。

1、混凝土地面運輸方式——無軸螺旋輸送機

如運輸預拌混凝土、混凝土來自現場攪拌站，多采用混凝土無軸螺旋輸送機。

混凝土無軸螺旋輸送機選型須知

1、無軸設計，可防止混凝土輸送過程中因粘稠性導致堵塞，降低停機風險。

2、輸送過程中還可對物料進行攪拌、混合、加熱和冷卻，在運輸過程中保持混凝土的均質性，不發生離析現象，避免混凝土結塊。

3、可水平、傾斜、垂直輸送，可在螺旋輸送機中間裝料和卸料。

4、輸送方向可逆向輸送，也可以向相反兩個方向輸送。

5、通過裝卸閘門可調節物料流量，噪音低，使用壽命長。

6、單機輸送長度可達60米。并可根據用戶需要，采用多級串聯式安裝，輸送長度更長。

溫馨提示：輸送過程中物料容易破碎，使用中要保持料倉的密封性及螺旋與料槽間要有適當?shù)拈g隙，輸送距離不易過長，如果輸送距離過長，角度不易過高，盡量不要超過15°。

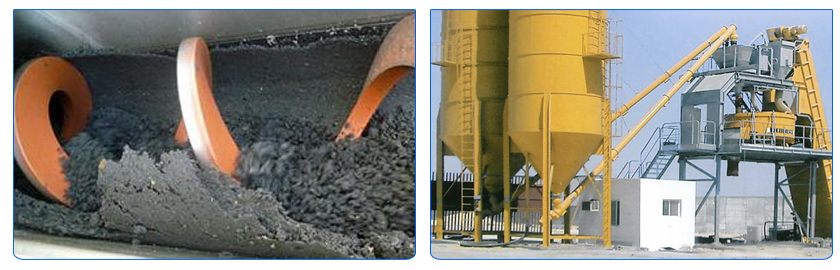

混凝土無軸螺旋輸送機視頻——具備混合、、冷卻、攪拌功能，不結塊、不堵料

混凝土無軸螺旋輸送機型號及參數

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33(m3/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33(m3/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33(m3/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33(m3/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

2、混凝土垂直運輸方式——斗式提升機

水泥攪拌站中袋裝水泥，需要將袋裝水泥拆包后利用斗式提升機提升到粉料罐中?；炷链怪边\(yùn)輸多采用快速提升斗。

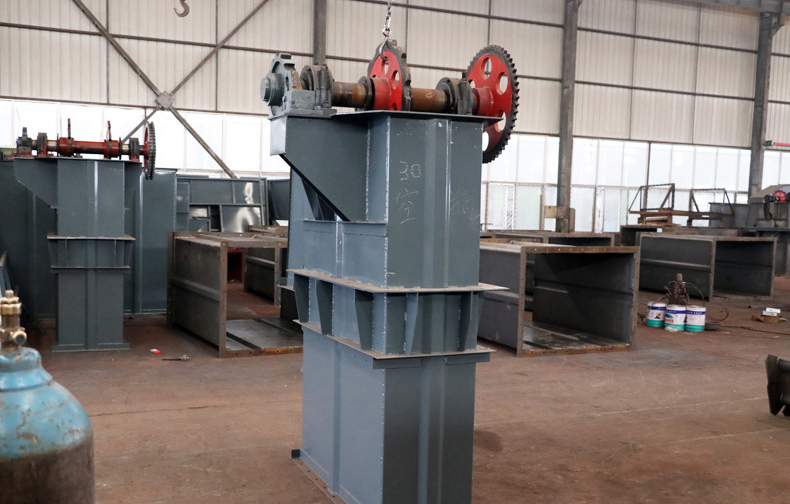

混凝土斗式提升機選型須知

1、機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

2、留入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和余料現象。

3、垂直提升高度可達40米，輸送量每小時可達400立方/時。

4、整機運行的可靠性，無故障時間超過2萬小時。

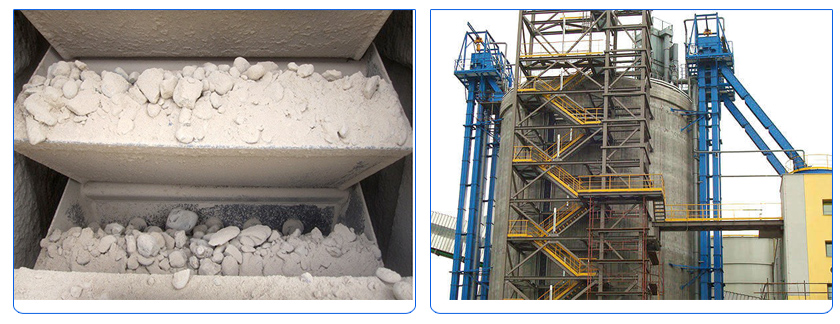

混凝土斗式提升機垂直提升現場

混凝土斗式提升機型號及參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

3、混凝土樓地面輸送方式——皮帶輸送機

混凝土皮帶輸送機選型須知

1、種類多，有水平移動式，伸縮式，大傾角擋邊帶式，可根據現場作業環境選擇適合的樣式。

2、混凝土皮帶輸送機輸送距離長，造價比較便宜。

3、輸送線路可以呈水平、傾斜布置或在水平方向、垂直方向彎曲布置，因而受地形條件限制較小，斜坡道運輸時，應采用較小的坡度，向上輸送時坡度不應大于14°～16°，向下輸送時，坡度不應大于6°～8°。

4、帶寬500、650、800、100、1200、1400mm等，輸送高度可以達到203米，輸送量范圍在30~3000噸/時之間。

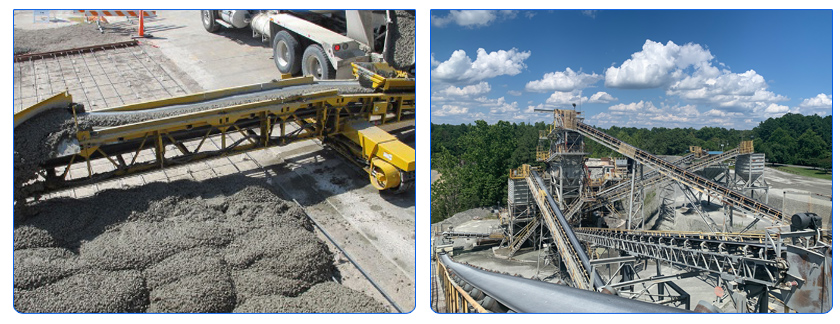

混凝土皮帶輸送機—可根據用戶現場的實際情況設計輸送線路，可適用于各種復雜的工況

溫馨提示：皮帶運輸機的極限速度，以不超過1.2m/s為宜，以避免因轉速太快而造成混凝土產生分離現象?；炷疗л斔蜋C(jī)缺點是膠帶受磨損，摩擦力大，設備費用較大，輸送過程物料可能會外泄，如果坡度較大，可選用大傾角擋邊帶式輸送機，物料重量不宜過重。含水量不宜過高。

混凝土皮帶輸送機型號及參數:

寬度 (mm)	輸送長度 功率			輸送速度 (m/s)	輸送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000

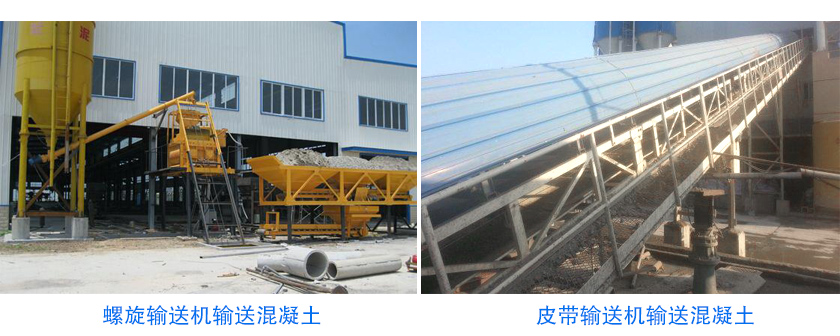

混凝土輸送機現場

以上就是小編為大家介紹的混凝土輸送機的兩種輸送方式了，還請大家根據現場作業與物料實際運用情況，選擇適合自己使用的混凝土輸送設備。
