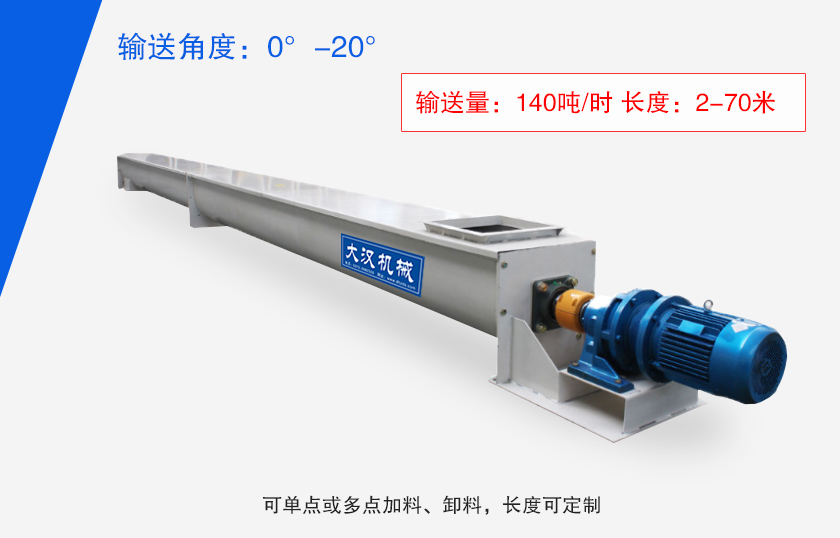

水平或傾斜20°輸送轉速低 中段的長度可定制可任意點裝卸
售價:2800-43000元多買優惠,滿2臺,總價打9折 滿額立減 滿3500,減100
小顆粒/粉/小塊狀等輸送量:9-140t/h長度:2-30米
用戶保障:30天價保,30天質量問題包退,365天免費維護
帶料試機:攜帶物料免費試機,專人接待
極速發貨:常規型號當天發貨,定制型號7天內發貨
無憂售后:定期回訪,售后跟蹤,7*24h客服在線

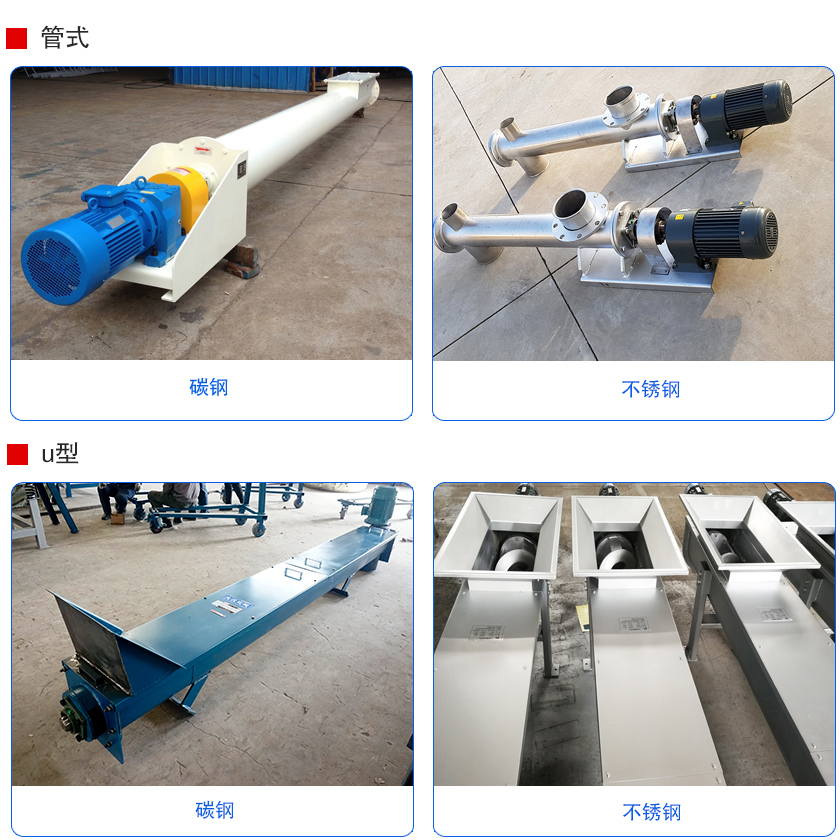

選擇材質碳鋼不銹鋼
立即訂購全國統一熱線:
0373—268 2333

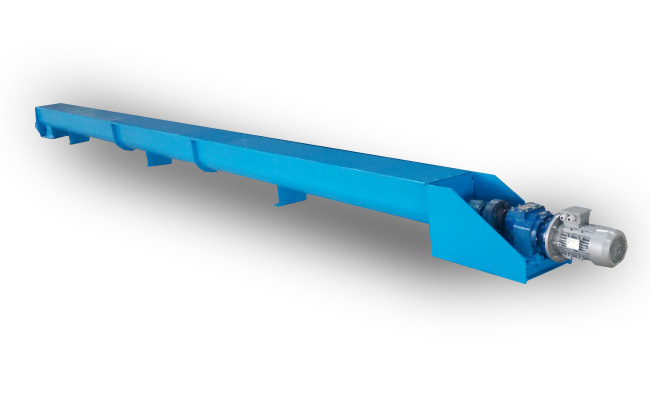

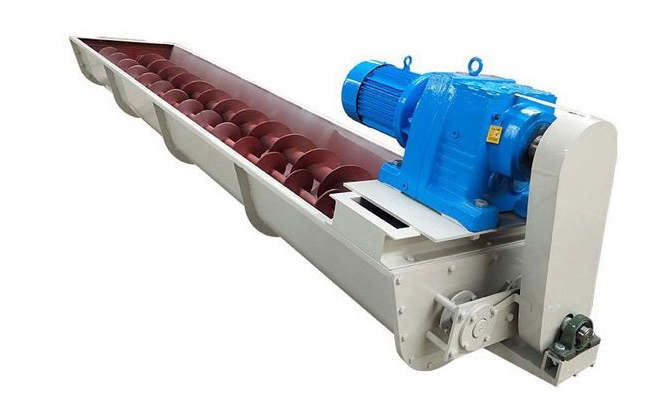

水平螺旋輸送機是一種常見的物料輸送設備,用于將物料在水平方向上從一個地方輸送到另一個地方。它由一個螺旋軸和螺旋葉片組成,通過旋轉的螺旋葉片將物料推動或抽送到目標位置。

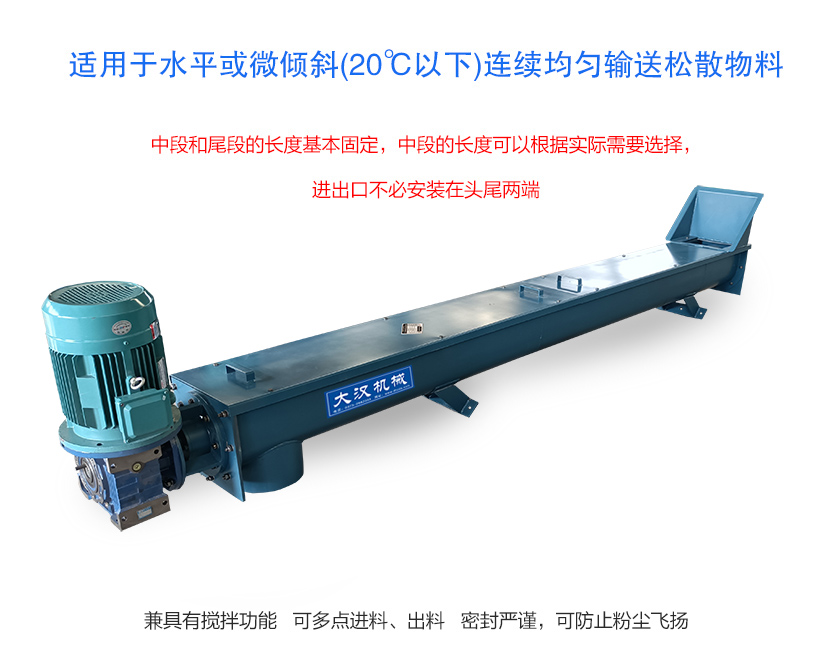

水平螺旋輸送機可單點或多點裝料和卸料,輸送過程中可同時完成混合、攪拌或冷卻功能,適用于許多不同類型的干燥或濕潤物料,如顆粒、粉末、顆粒狀物料等,它被廣泛應用于工業生產中的物料輸送、加工和儲存過程中。水平螺旋輸送機具有結構簡單、操作可靠、輸送距離長、適應性廣等優點。
1、輸送量大:能夠以較高的速度和大的輸送容量進行物料輸送,適用于大批量物料的快速輸送需求。
2、多種物料適用性:水平螺旋輸送機適用于多種物料的輸送,包括顆粒、粉末、顆粒狀物料等,廣泛應用于不同行業的物料輸送和處理過程中。
3、可調節輸送速度:通過調整轉動裝置的驅動速度,可以靈活控制水平螺旋輸送機的輸送速度,以適應不同物料和工藝的要求。
4、結構簡單:由螺旋軸和螺旋葉片組成,整體結構相對簡單,易于制造、安裝和維護。
5、低能耗:通常具有較低的能耗,特別是與其他輸送設備相比,其能耗相對較低。
水平螺旋輸送機的工作原理如下:
物料裝載:將要輸送的物料裝載到輸送機的進料口。物料可以通過重力或其他裝載裝置進入螺旋軸的中空部分。
螺旋轉動:啟動轉動裝置,如電動驅動或液壓驅動,使螺旋軸開始旋轉。螺旋軸上的螺旋葉片隨之旋轉。
輸送過程:螺旋葉片的旋轉產生推力,將物料沿著螺旋軸的方向推進。物料在輸送過程中被包裹在螺旋葉片的空間中,隨著螺旋的旋轉,物料被連續地推送或抽送。
卸載:當物料到達輸送機的出料口時,可以通過設定的出料口或其他裝置進行卸載,完成物料的輸送過程。
LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
輸送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
輸送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
輸送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
輸送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |

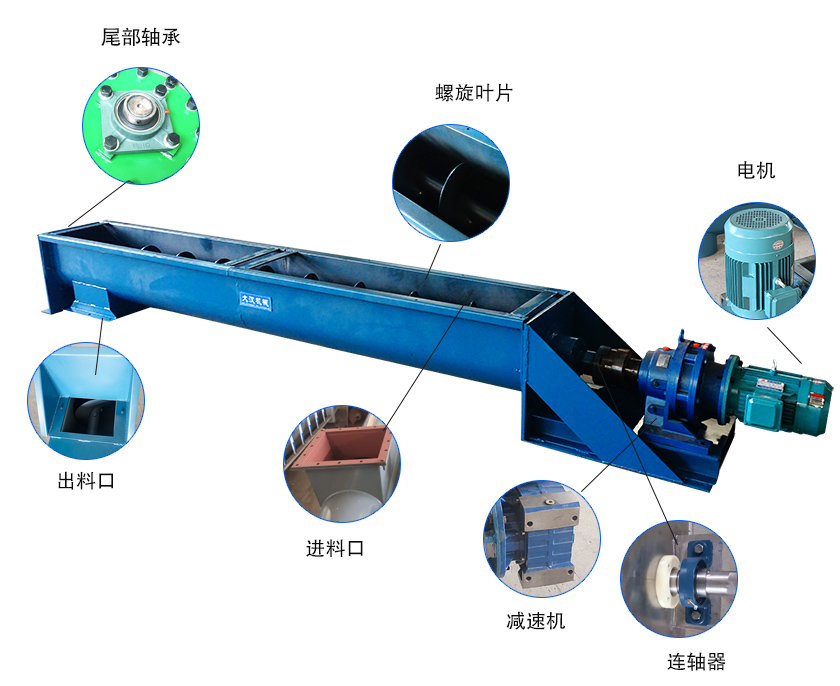

水平螺旋輸送機的結構包括:
螺旋軸:螺旋軸是水平螺旋輸送機的關鍵部件,通常由一根中空的金屬管構成。物料通過螺旋軸的中空部分進行輸送。
螺旋葉片:螺旋葉片位于螺旋軸上,沿著軸線螺旋排列。螺旋葉片的形狀和尺寸可以根據物料的性質和輸送要求進行設計。
轉動裝置:轉動裝置用于驅動螺旋軸的旋轉,常見的驅動方式包括電動機、液壓驅動或手動操作。轉動裝置提供動力,使螺旋軸帶動螺旋葉片將物料向前推進。
輸送槽:輸送槽是螺旋軸和螺旋葉片所在的外殼,它可以是一個封閉的管道結構,也可以是一個開放的槽形結構。輸送槽保持物料在輸送過程中的方向和位置。

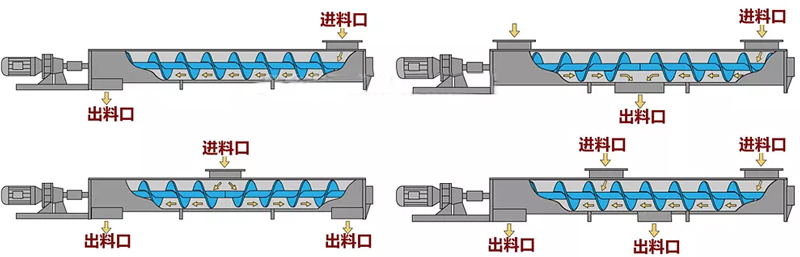

水平螺旋輸送機有多種進料和出料方式,具體的選擇取決于物料的特性、工藝要求以及設備布局等因素。以下是常見的進料和出料方式:
進料方式:
頂部進料:物料從輸送機的頂部進入??梢酝ㄟ^直接裝載、喂料斗或其他進料裝置將物料加入到輸送機的進料口。
側面進料:物料從輸送機的側面進入。適用于需要在輸送過程中加入或連接其他設備的情況。
多點進料:輸送機可以設置多個進料口,從不同位置同時進料。適用于需要將多個物料源混合或分離的場景。
出料方式:
頂部出料:物料從輸送機的頂部出料??梢酝ㄟ^出料口、出料管或其他出料裝置將物料從輸送機頂部釋放到目標位置。
側面出料:物料從輸送機的側面出料。適用于需要將物料側向輸送或連接到側向設備的情況。
底部出料:物料從輸送機的底部出料。可以通過出料口或底部開口將物料釋放到目標位置。

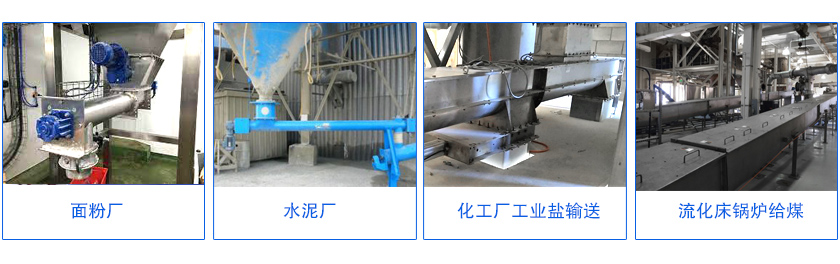

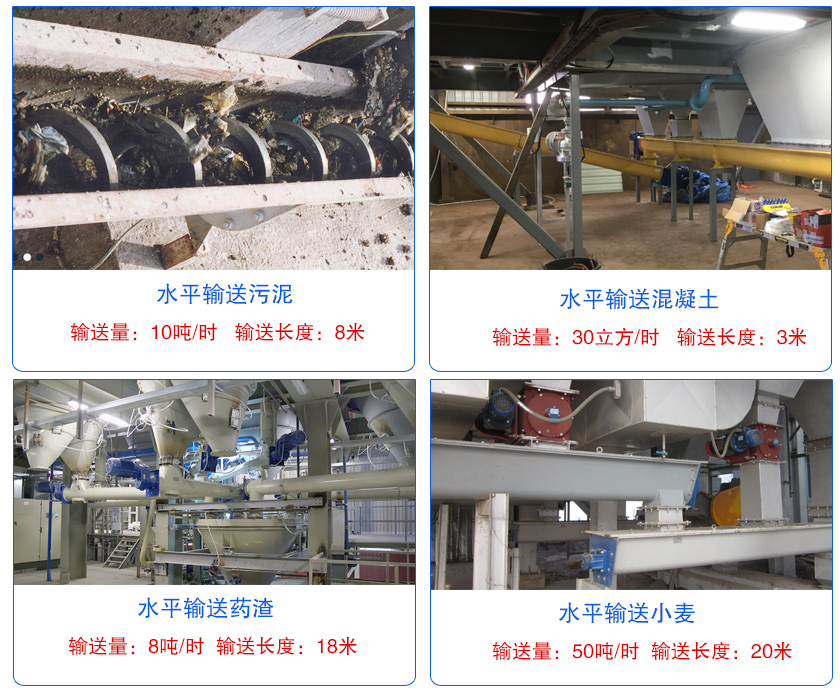

水平螺旋輸送機在各個行業中有廣泛的應用,以下是一些常見的應用領域:
糧食加工:用于將谷物、飼料、面粉等物料從一個工藝環節輸送到另一個工藝環節,如從儲存?zhèn)}庫到磨粉機或包裝機。
化工工業:輸送粉末狀或顆粒狀的化工原料、添加劑、催化劑等物料,例如將粉狀顏料輸送到混合設備、反應器或包裝裝置。
建筑材料:用于輸送砂、水泥、石灰石、混凝土等物料,例如在混凝土攪拌站中將原材料輸送到攪拌機或卸料設備。
礦業和冶金:用于輸送礦石、煤炭、精礦等物料,例如從礦山到加工廠或將冶煉產物輸送到儲存設備。
環境保護:用于輸送污泥、廢水處理殘渣、固體廢物等物料,幫助處理和處理廢棄物。
食品和飲料:用于輸送粉末、顆粒、蔬菜、水果等物料,例如將面粉輸送到面包機、蔬菜輸送到清洗設備等。
制藥和生物技術:用于輸送藥品、顆粒、粉末等物料,例如將原料輸送到混合機、填充機或包裝裝置。

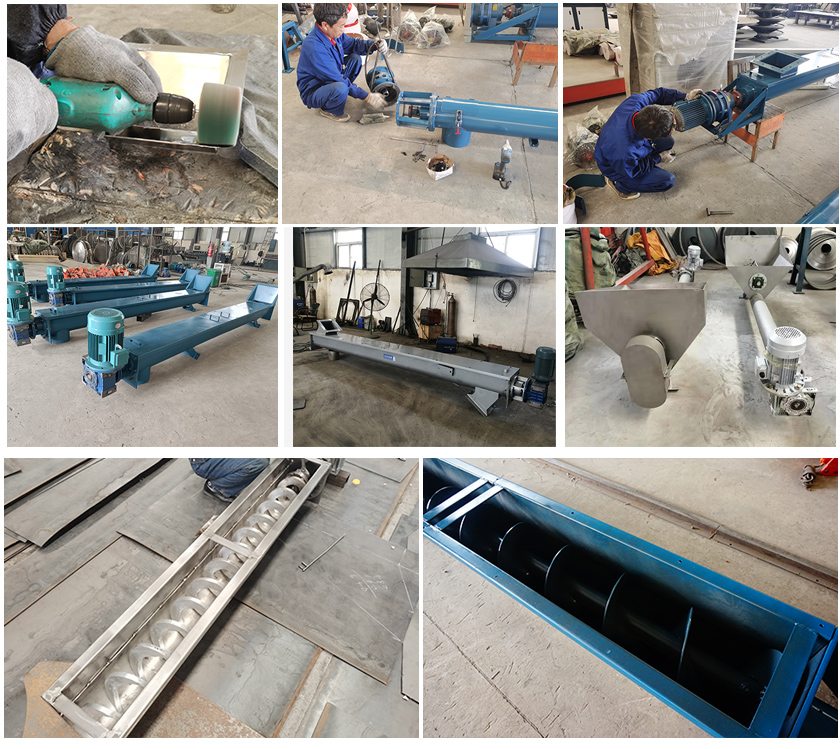

新鄉大漢水平螺旋輸送機廠家是一家專業從事螺旋輸送機制造和銷售的公司。公司擁有先進的生產設備和技術團隊,致力于為客戶提供高質量的螺旋輸送機產品。作為專業的廠家,新鄉大漢水平螺旋輸送機廠家注重產品質量和性能的優化,采用優質的材料和精密的加工工藝,確保螺旋輸送機的耐磨性、耐腐蝕性和穩定性。產品設計合理,結構緊湊,具有良好的密封性和傳輸效果,廠家生產的水平螺旋輸送機適用于各種物料的輸送,包括粉狀物料、顆粒物料、漿狀物料等。無論是長距離輸送還是大傾角輸送,都能提供可靠的解決方案。
