當前位置: 首頁 > 產品展示 > 垂直螺旋輸送機
垂直螺旋輸送機垂直螺旋上料機碳鋼材質不銹鋼材質移動式垂直螺旋輸送機

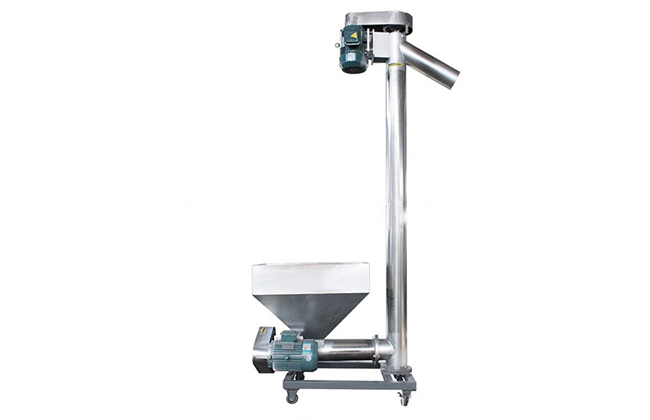

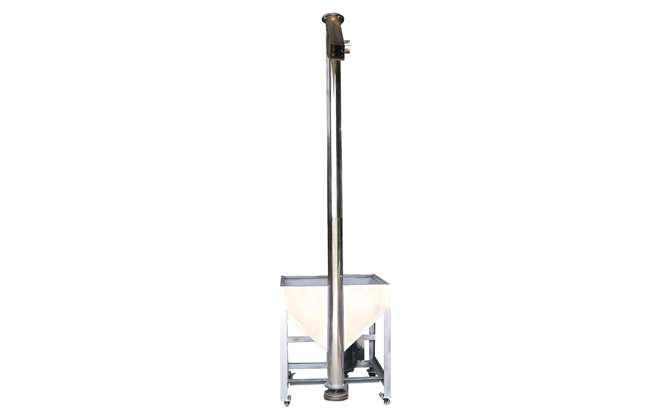

垂直螺旋輸送機

大傾角或垂直輸送螺旋轉速200-315轉/分所占空間位置小密封輸送不揚塵

售價:2800-43000多買優惠,滿2臺,總價打9折 滿額立減 滿3500,減100

粉末或固體顆粒輸送量:9-140立方/時輸送高度:2.5-15米

選擇類型固定型移動型

選擇材質碳鋼 不銹鋼

立即訂購全國統一熱線:
0373—268 2333

產品介紹

垂直螺旋輸送機適宜垂直或大傾斜角度輸送粉狀、粒狀、非粘性的容重≤1.3t/m3的干燥物料,占地面積小、密封輸送,進料口到出料口之間的距離,從2.5米起到15米止,0.5米一檔,用戶可以根據需要選用。

垂直螺旋輸送機輸送飼料

不銹鋼垂直螺旋輸送機輸送礦粉

垂直螺旋輸送機是一種特殊類型的螺旋輸送機,主要用于垂直方向上的物料輸送,將物料從地面輸送到不同樓層,或者從地下輸送到地面等場景。它的設計和工作原理使得垂直螺旋輸送機成為許多工業生產線中不可或缺的重要設備之一。

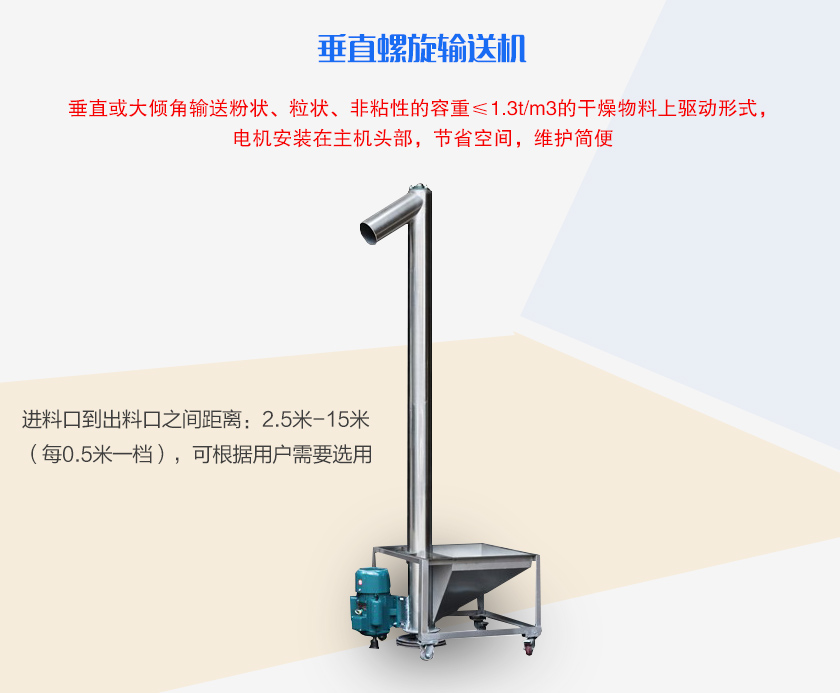

垂直或大傾角輸送粉狀、粒狀、非粘性的容重≤1.3t/m3的干燥物料上驅動形式,電機安裝在主機頭部,節省空間,維護簡便

垂直螺旋輸送機分類

垂直螺旋輸送機優點

垂直螺旋輸送機作為一種垂直輸送的設備,使其成為垂直方向上物料輸送的理想選擇。以下是一些垂直螺旋輸送機的優勢:

突出優勢

1、垂直向上輸送物料,與某些其他類型的提升輸送機相比,它需要的空間更少。

2、垂直提升高度可達8米,輸送量每小時可達9-140立方。

3、整機體積小、轉速高、確保快速均勻輸送。

4、出料端設有清掃裝置,整機噪聲低、適應性強,進出料口位置布置靈活。

5、與斗式提升機相比,垂直螺旋提升機具有緊湊的整體尺寸,更易于維護。

6、采用耐磨和耐腐蝕的材料制造,具有良好的耐用性和使用壽命。

7、適用于多種物料的輸送,包括粉末、顆粒和小塊狀物料。

8、以根據實際需求定制不同規格和長度的垂直螺旋輸送機,滿足不同工藝要求。

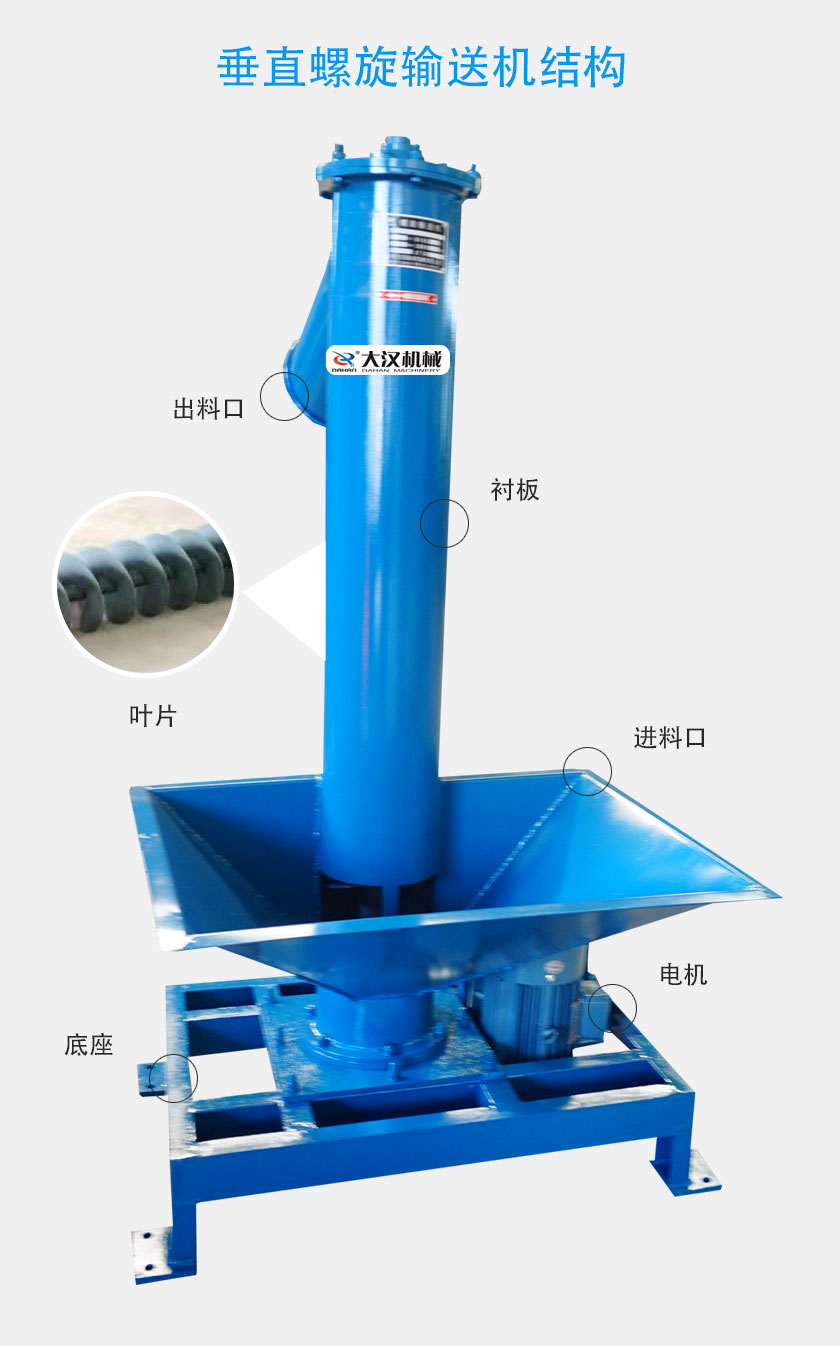

垂直螺旋輸送機結構圖

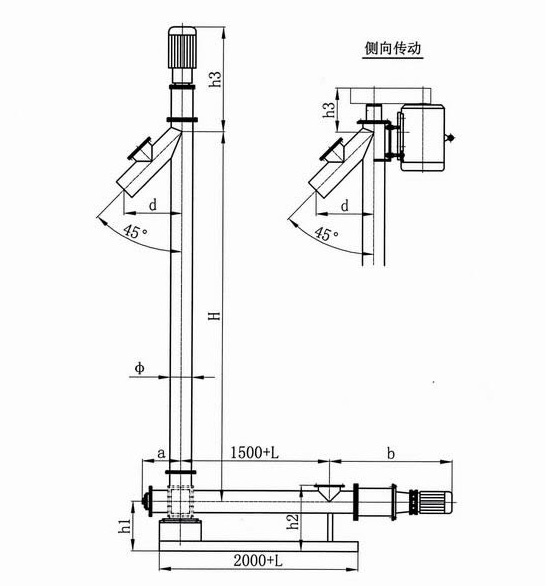

結構圖

產品細節

垂直螺旋輸送機由一個管狀殼體組成,該管狀殼體的底部與水平螺旋進料器的出口相連,底部具有上述切向入口,頂部具有傾斜的出口,在每個輸送管段上焊接有端部法蘭,一個或多個分段的旋轉螺釘,兩端各有一個聯軸器襯套,一個配有滑動襯套的基礎軸承組件,以及在輸送機的總高度要求的情況下,有多個中間吊架軸承。

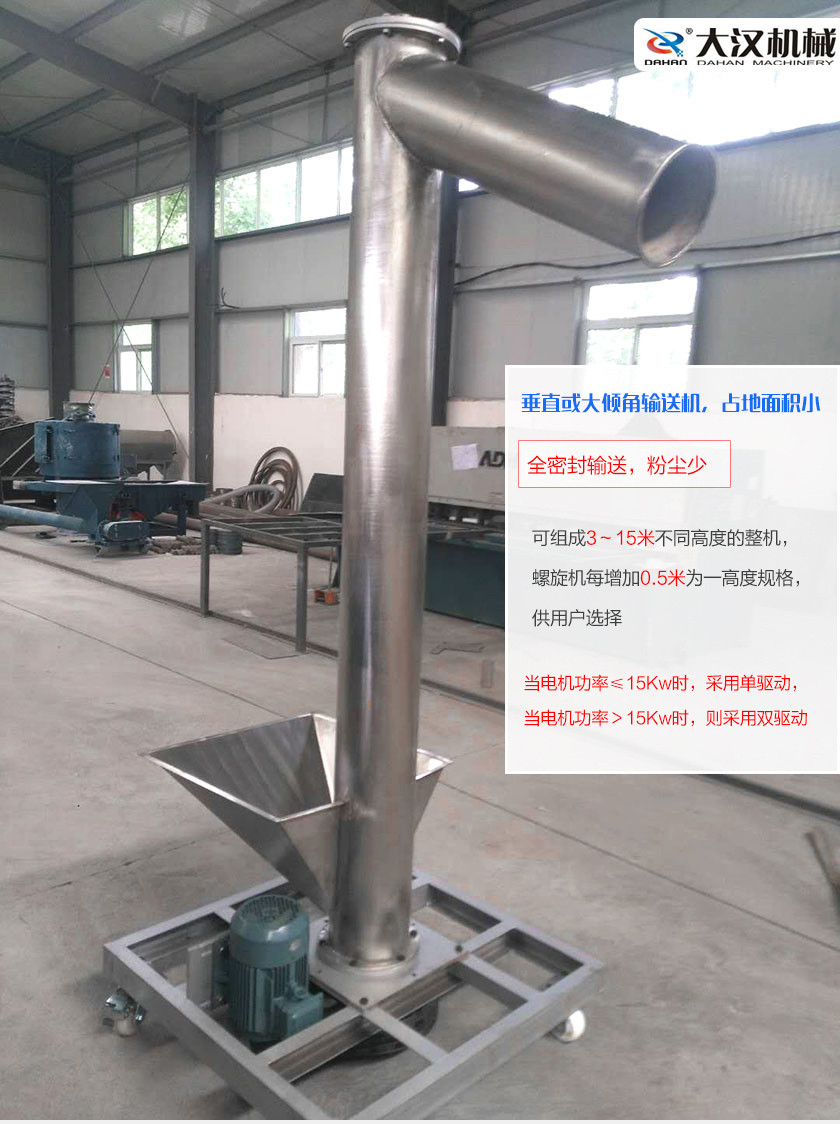

細節展示

驅動裝置:采用上驅動形式。電機安裝在主機的頭部,動力經皮帶傳送到主軸上,從而帶動螺旋運轉。當電機功率小于或等于15Kw時,采用單驅動,當電機功率大于15Kw時,則采用雙驅動。

螺旋:螺旋葉片的面型根據輸送垂直螺旋輸送機物料的不同有實體面型、帶式面型、葉片面型等型式。

軸承:垂直螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力,在機長較長時,應加中間吊掛軸承。

料槽:料槽材料有碳鋼和不銹鋼,但常用2~4mm厚的薄鋼板制成,橫斷面兩側壁垂直,底部為半圓形。

技術參數

LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直徑 100 160 200 250 315 400 500 630 800 1000 1250
螺距 100 160 200 250 315 355 400 450 500 560 630
轉速(r/min) 140 120 90 90 75 75 60 60 45 35 30
輸送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
轉速(r/min) 120 90 75 75 60 60 45 45 35 30 20
輸送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
轉速(r/min) 90 75 60 60 45 45 35 35 30 20 16
輸送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
轉速(r/min) 75 60 45 45 35 35 30 30 20 16 13
輸送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

工作原理

利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作,頭部及尾部軸承移至殼體外,吊軸承采用滑動軸承設有防塵密封裝置,軸瓦一般采用粉末冶金,輸送水泥采用毛氈軸瓦,吊軸和螺旋軸采用滑塊連接。

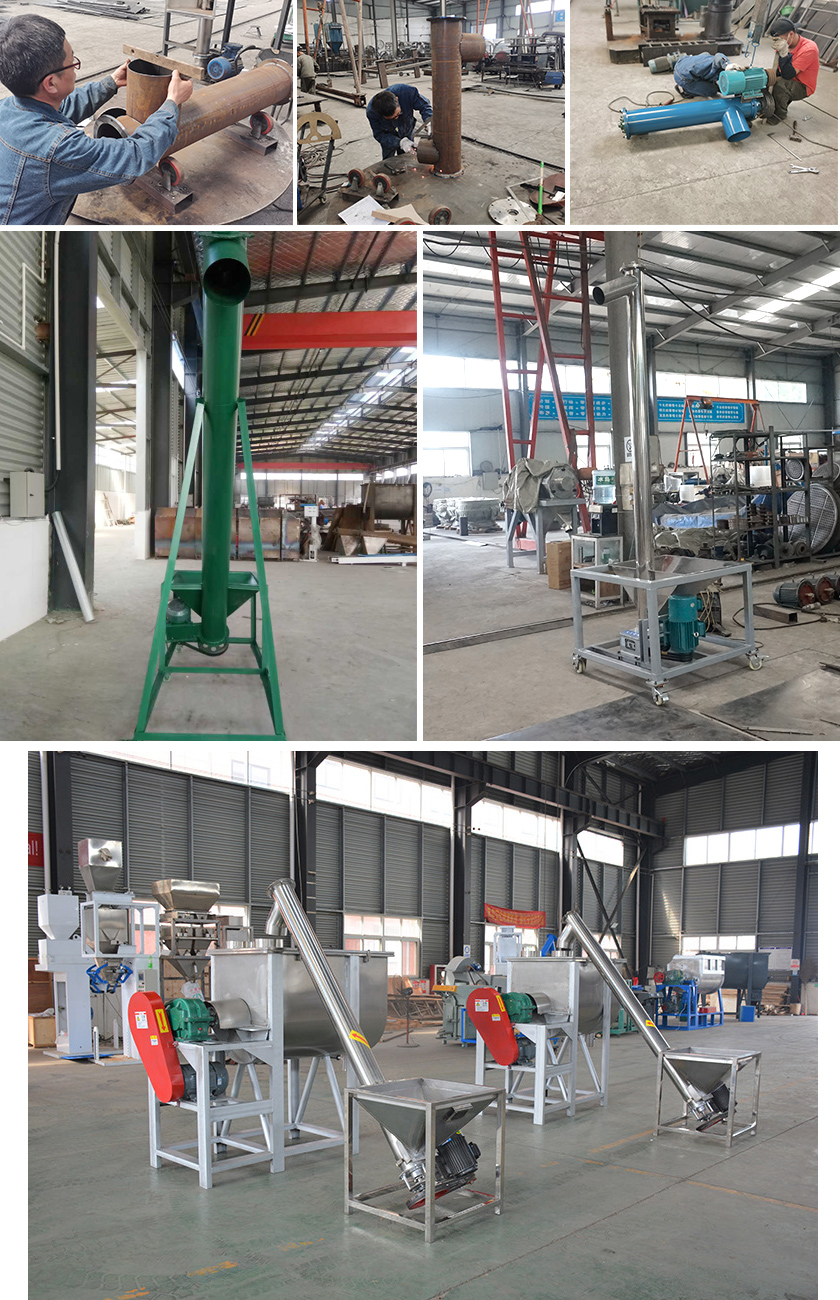

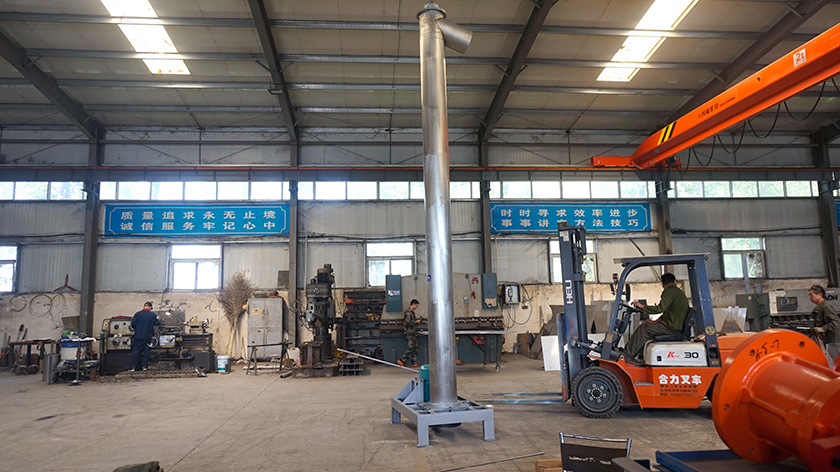

圖片實拍

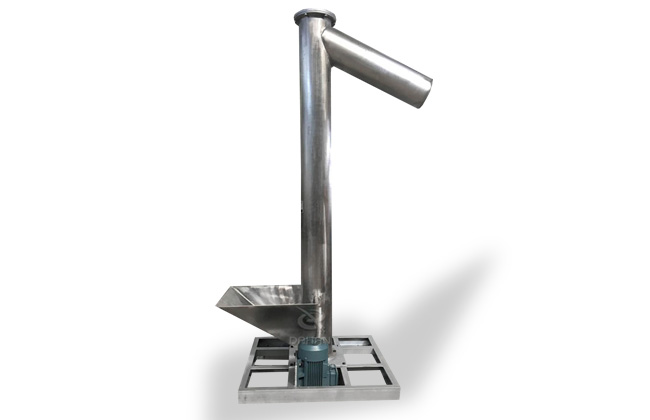

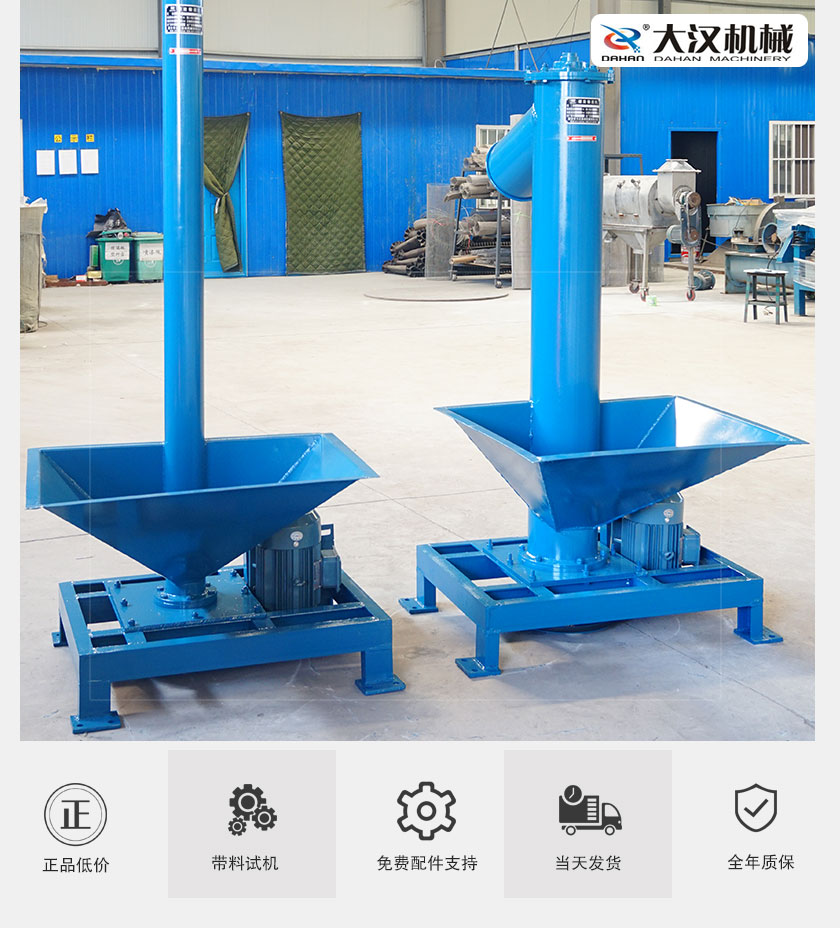

垂直螺旋輸送機圖片

行業應用

垂直螺旋輸送機適宜垂直或大傾斜角度輸送粉狀、粒狀、非粘性的容重≤1.3t/m3的干燥物料,如糧食,油麩、飼料、化工原料、水泥等。物料溫度一般不能超過80°C。

垂直螺旋輸送機對于提升以下物料較為有效

1.粉狀至顆粒狀

2.自由流動至輕微緩慢

3.中等密度 – 從10PCF 到50PCF

4.干燥至低水分含量

5.非研磨性至輕度研磨性

6.不易碎或容易降解

7.不易腐爛

8.垂直輸送高度高達8米

客戶案例

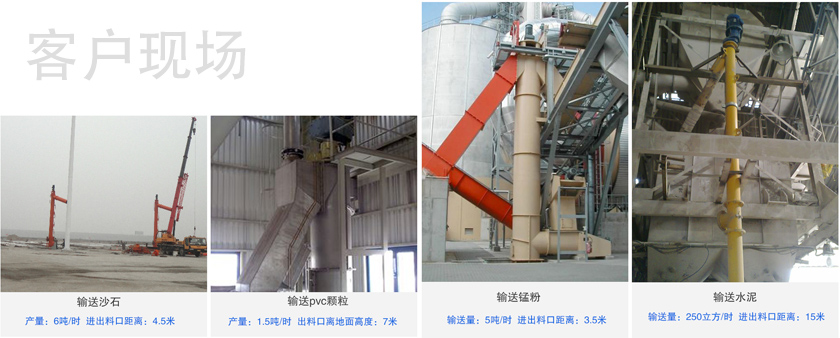

客戶使用現場

垂直螺旋輸送機設計計算及選型

長度組合:垂直螺旋輸送機高度(訂貨高度),是指進料口到出料口之間的距離,從2.5米起到15米止,0.5米一檔,用戶可以根據需要選用。

驅動裝置:采用上驅動型式。電機安裝在主機的頭部,動力經皮帶傳送到主軸上,從而帶動螺旋運轉。

200型和250型設置單驅動型式,大配置電機功率15Kw;315型設置單驅動和雙驅動兩種型式。當電機功率小于或等于15Kw時,采用單驅動型式,當電機功率大于15Kw時,則采用雙驅動型式。強迫進料裝置另配驅動裝置在地面安裝,應由生產廠統一設計,用戶自行設計的,由用戶自行負責。

輸送量計算公式:

Q=8.007?D?3n (m3/n) 式中:Q=輸送量(m3/n); D=螺旋直徑; n=螺旋轉速(r/min )。

電機功率計算公式: N=0.015258856Q?r?H (Kw) 式中:N=電機功率(Kw );Q=輸送量(m3/n); r=物料容重(t/m3); H=進料口到出料口之間的距離(m )。

垂直螺旋輸送機價格

垂直螺旋輸送機的價格因多種因素而異,包括設備規格、材料選擇、生產工藝、供應商和市場地區等。因此,無法給出具體的價格。一般來說,垂直螺旋輸送機的價格通常會受到以下因素的影響:

1.設備規格:垂直螺旋輸送機的規格包括長度、直徑、螺距、輸送能力等。較大尺寸和高容量的設備通常價格較高。

2.材料選擇:垂直螺旋輸送機的外殼和螺旋刀片通常采用不同的材料,如不銹鋼、碳鋼等。材料的選擇會直接影響設備的價格。

3.生產工藝和質量標準:高質量的垂直螺旋輸送機通常需要采用先進的生產工藝和嚴格的質量控制。這些因素會對設備的價格產生影響。

4.供應商和市場地區:不同供應商的定價策略和市場地區的競爭情況也會對垂直螺旋輸送機的價格產生影響。

使用和維護

垂直螺旋輸送機的工作條件較惡劣,各個軸承都處于粉塵包圍之中,導熱條件不好,因此在這樣的工作條件下合理操作、保養尤為重要,故要求如下:

螺旋機應無負荷起動,待起動正常后向進口投料。

給料時應均勻限額,給料量要合適以免使機器過載。

停車前,應停止給料,使機殼內物料輸送完后方可停止。

輸送物料內不得混入大塊,避免螺旋卡死損壞輸送機。

在使用中應檢查各部件的聯結禁錮件是否松動,動力是否發熱,聲音是否正常,一旦有異常,立即停車糾正。

調速電機起動、運行、停止??梢匀珘浩饎?dòng)亦可降壓起動,電動機起動后合上控制箱電源開關,逐漸調節速度旋鈕,增加激磁電流,離合器轉速逐漸加至需要運行轉速。停車時把調速旋紐調到零位,再停止拖動電機。

安裝調試

垂直式螺旋輸送器上部有軸承支承,大多數采用單列圓錐滾子軸承兩個,安裝此軸承時,不可裝反,以免出現問題。單列圓錐滾子軸承與向心推力球軸承相似,但承載能力更大,內外圈可分離,間隙容易調整。常用于斜齒輪軸、蝸輪減速器軸、機床主軸等。圓錐滾子軸承主要適用于承受以徑向載荷為主的徑向和軸向聯合載荷,而大錐角圓錐滾子軸承可以用于承受軸向載荷為主的徑軸向聯合載荷。此種軸承為分離型軸承,其內圈(含圓錐滾子和保持架)和外圓可以分別安裝。在安裝和使用過程中可以調整軸承的徑向游隙和軸向游隙,也可以預過盈安裝.
