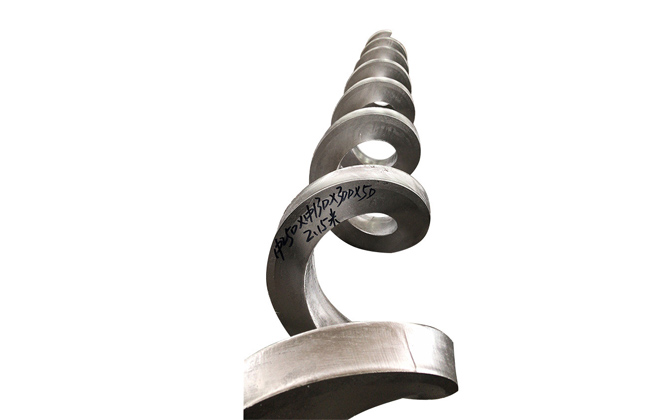

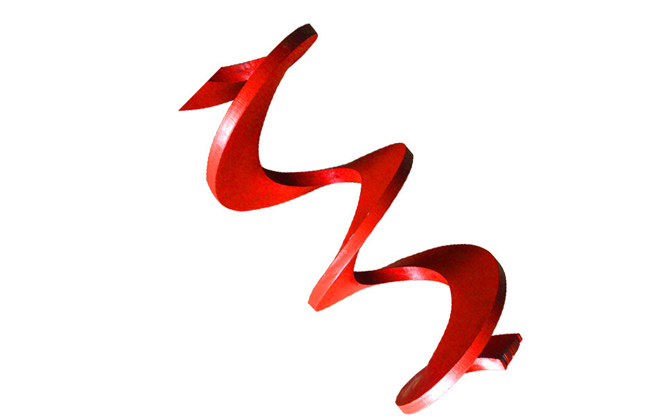

螺旋輸送機葉片是螺旋輸送機內部的主要組成部分，大漢公司目前供應的螺旋葉片外徑可達1250mm，厚度≤60mm，其他闡述可按用戶要求定制。
全國統一銷售熱線
免費獲取報價

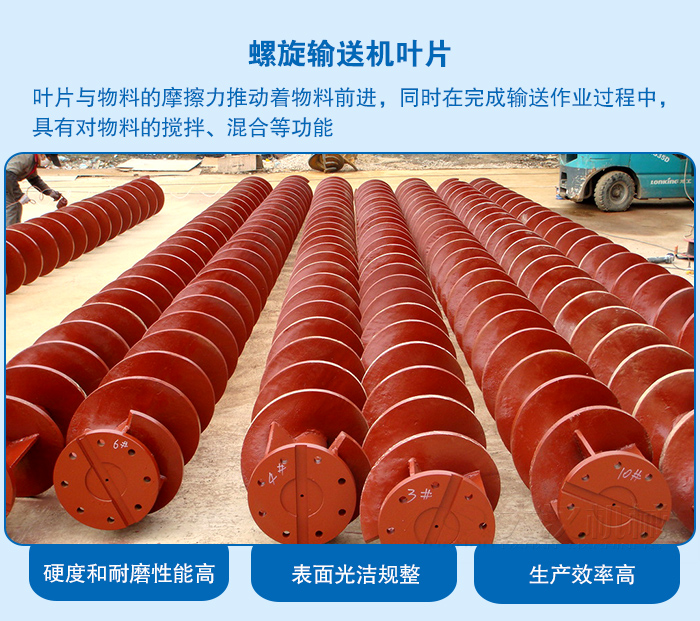

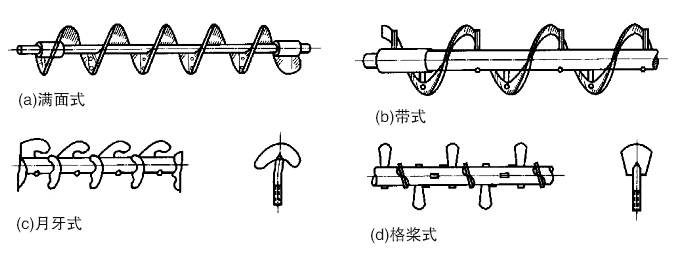

螺旋輸送機葉片作為螺旋輸送機為重要的部件，葉片選取的好還決定輸送機輸送功率的大小。螺旋輸送機輸送物料就是依靠螺旋葉片旋轉，通過葉片與物料的摩擦力推動著物料前進，同時在完成輸送作業過程中，具有對物料的攪拌、混合等功能。螺旋輸送機的螺旋葉片有實體螺旋面、帶式螺旋面和葉片螺旋面三種形式。
1、實體螺旋葉片：全葉式葉片直接焊接或鉚接在軸上，適合干燥的粉末或小顆粒物料。
2、帶狀螺旋葉片：與軸之間用徑向桿固定在軸上，適合有一定粘性的塊狀物料。
3、槳式螺旋葉片：槳葉式設計，可對物料進行摻和、攪拌作用。
4、鋸齒式螺旋葉片：有鋸齒狀凹槽，起到切割、松散、攪拌等混合作用。

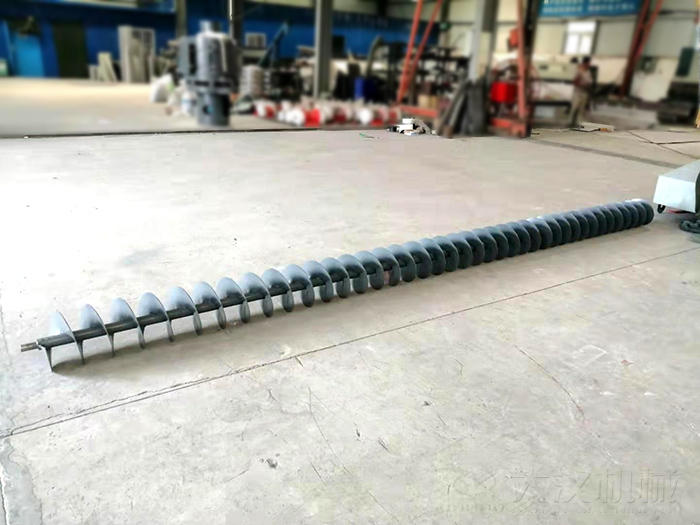

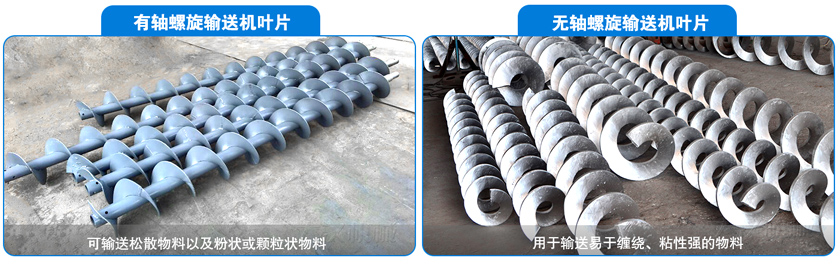

有軸螺旋輸送機葉片：有軸葉片是常見的螺旋輸送機葉片類型，可用于水平、傾斜、垂直等三種方式進行物料輸送，可輸送松散物料以及粉狀或顆粒狀物料，例如：麥芽粉，橡膠粉，大豆，菜籽等。

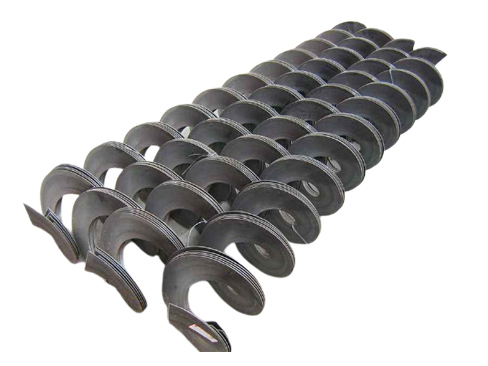

無軸螺旋輸送機葉片：無軸葉片簡單來說就是沒有中心軸的螺旋葉片，它的輸送方式主要是水平和小角度傾斜，主要用于輸送易于纏繞、粘性強的物料例如：生活垃圾，污泥等。

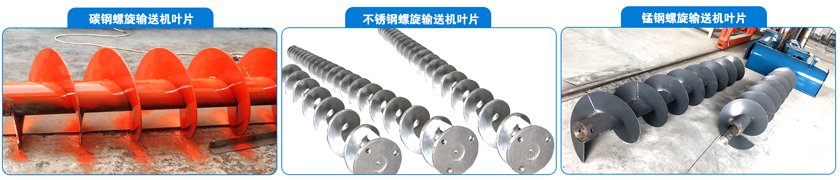

不銹鋼材質：不易生銹、耐酸堿、耐高溫、耐低溫、耐磨、使用壽命更長。
碳鋼材質：螺旋輸送機葉片具備更高的硬度和耐磨性，可以保證其使用的長久性，但是它的熱硬性會較差，因?yàn)楫?dāng)工作的溫度大于了200℃時，它的硬度和耐磨性就會急劇的下降。
錳鋼材質：硬度高、強度高，抗磨性能會更好，適合輸送琢磨性強的物料，但是容易生銹。
1.硬度和耐磨性能高，外沿硬度可達HB240
2.表面光潔規整，阻力小，便于物料輸送，提高輸送效率
3.安裝方便，生產效率高，能降低生產成本
| 材質 | 外徑 | 內徑 | 螺距((mm) | 板厚 | 旋向 | 長度 |
|---|---|---|---|---|---|---|
| 不銹鋼 | 20 | 8 | 20 | 3 | 右旋 | 1000 |
| 25 | 10 | 25 | 3 | 右旋 | ||
| 30 | 18 | 30 | 3 | 左右旋 | ||
| 32 | 12 | 30 | 3 | 左右旋 | ||
| 40 | 18 | 35 | 3 | 左右旋 | ||
| 40 | 20 | 40 | 3 | 右旋 | ||
| 45 | 18 | 45 | 3 | 右旋 | ||
| 50 | 18 | 50 | 3 | 右旋 | ||
| 40 | 20 | 50 | 3 | 右旋 | ||
| 50 | 16 | 40 | 3 | 右旋 | ||
| 50 | 20 | 35 | 3 | 右旋 | ||
| 55 | 25 | 35 | 3 | 右旋 | ||
| 60 | 20 | 40 | 3 | 左右旋 | ||
| 60 | 22 | 50 | 4 | 右旋 | ||
| 60 | 20 | 60 | 3 | 右旋 | ||
| 65 | 20 | 50 | 3 | 右旋 | ||
| 65 | 22 | 60 | 3 | 右旋 | ||
| 65 | 25 | 60 | 3 | 左右旋 | ||
| 70 | 25 | 40 | 3 | 左右旋 | ||
| 70 | 25 | 70 | 3 | 右旋 | ||
| 75 | 25 | 60 | 3 | 右旋 | ||
| 80 | 25 | 80 | 3 | 右旋 | ||
| 80 | 28 | 80 | 3 | 右旋 | ||
| 80 | 32 | 80 | 3 | 右旋 | ||
| 90 | 32 | 70 | 3 | 右旋 | ||
| 90 | 32 | 90 | 3 | 右旋 | ||
| 90 | 38 | 90 | 3 | 右旋 | ||
| 100 | 32 | 100 | 3 | 右旋 | ||
| 100 | 38 | 100 | 3 | 右旋 | ||
| 120 | 48 | 120 | 3 | 右旋 | ||
| 140 | 60 | 120 | 3.5 | 右旋 | ||
| 140 | 60 | 140 | 3.5 | 右旋 | ||
| 160 | 42 | 160 | 3.5 | 右旋 | ||
| 190 | 60 | 150 | 3.5 | 右旋 | ||
| 190 | 60 | 200 | 3.5 | 右旋 | ||
| 200 | 60 | 170 | 3.5 | 右旋 |
以上為我廠不銹鋼304螺旋葉片的現貨庫存表，內外徑尺寸誤差2-3mm為正常，螺距誤差1-5mm，精度要求高請?zhí)崆罢f(shuō)明。另外，我們可以根據您的要求去定制螺旋輸送機葉片。
螺旋葉片選材的主要依據，是指螺旋葉片在使用時所應具備的材料性能，包括機械性能、物理性能和化學性能，對螺旋葉片而言，機械性能是主要的必能指標，表征機械性能的參數主要有強度極限σb、彈性極限σe、屈服強度σs或σ0.2、伸長率δ、斷面收縮率ψ、沖擊韌性ak及硬度HRC或HBS等。這些參數中強度是機械性能的主要性能指標，只有在強度滿足要求的情況下，才能保證絞龍葉片正常工作,且經久耐用。
1、螺旋輸送機螺旋葉片的之間和管壁的間隔：
螺旋輸送機的轉子(主軸與螺旋葉片構成的螺旋體)與其機筒內壁之間隙設計為5～10ｍｍ。然而,螺旋體的直徑誤差在制造中不易控制,尤其是螺旋體的剛度較小而長度較大時,螺旋葉片的外側將會在高速旋轉狀態下與機筒內壁產生摩擦。

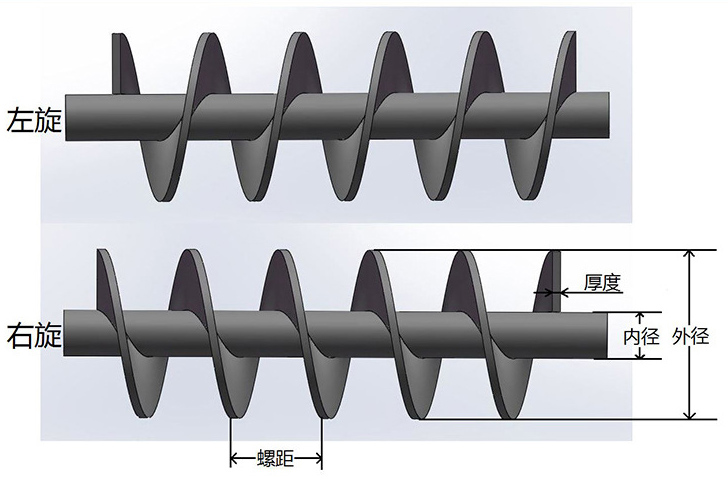

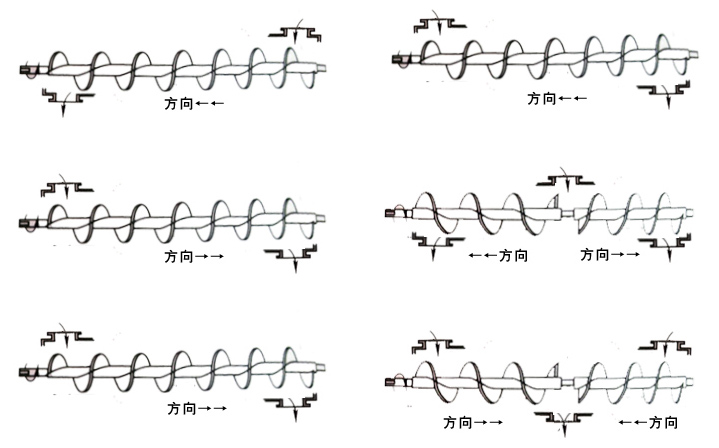

2、螺旋輸送機葉片旋向判斷方法：
面對螺旋輸送葉片，如果螺旋葉片的邊緣順右臂傾斜則為右螺旋，順左臂則為左螺旋。物料輸送方向判斷方法物料的輸送方向由葉片旋向及轉動軸旋轉方向共同決定?？捎米笥沂侄▌t來判斷，右旋葉片用左手判斷，左旋葉片用右手判斷；彎曲的四指表示軸的旋轉方向，而拇指所指向方向就為物料的受力方向或輸送方向。

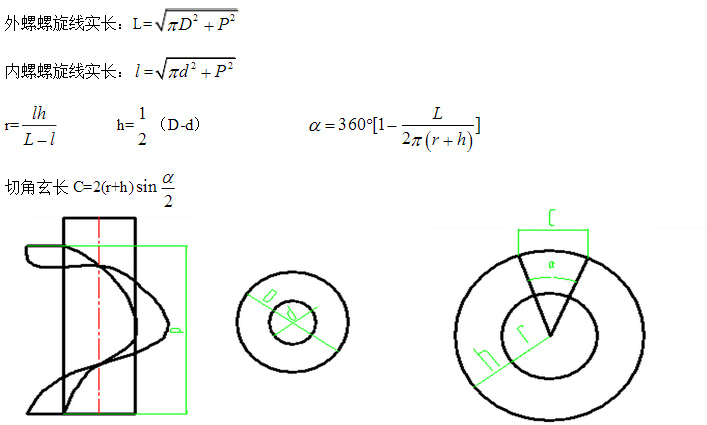

已知圓柱絞龍回轉葉片外徑D、軸徑d，調節p用計算方法展開放樣如圖所示展開圖的計算公式如下：
