連續式提升機

連續式提升機視頻

產品介紹

連續式提升機是一種連續工作的垂直輸送設備，又叫往復式提升機，是由鏈條牽引，通過電機提供驅動力，依靠料斗進行物料垂直提升，連續式提升機形式多樣，可分為固定式和移動式兩種，布置靈活，物料可以從各個方向上進出升降機，便于生產設備布局。

	Z型	C型
升降行程	＞100mm	＞500mm
升降速度	＜40m/min	＜30m/min
輸送節拍	＜30件/min	＜10件/min
載荷	＜2000kg	＜500kg
物料種類	包裝箱，托板等	包裝箱，托盤等

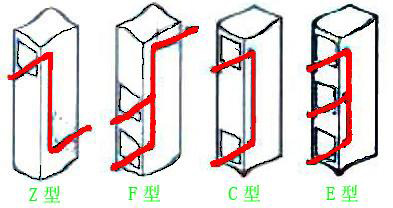

連續式提升機根據進出口輸送方向可分為：Z型、C型，是集水平輸送和垂直提升為一體的輸送提升設備

應用行業

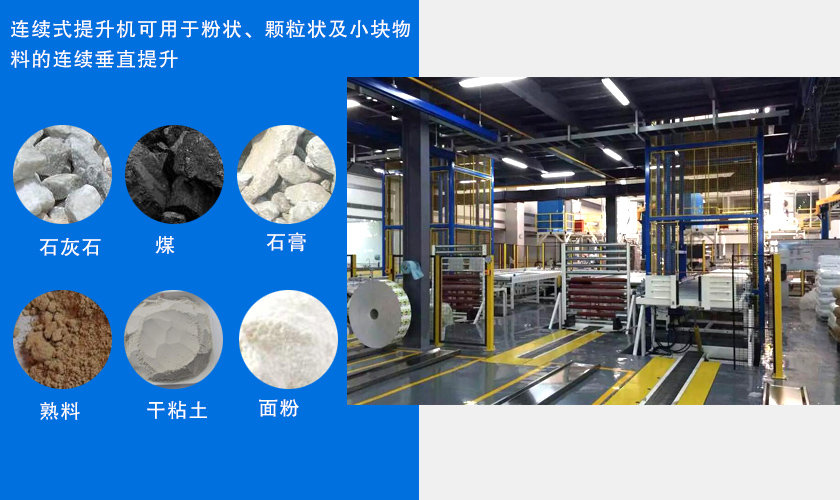

連續式提升機可用于粉狀、顆粒狀及小塊物料的連續垂直提升，可廣泛應用于各種規模的飼料廠、面粉廠、米廠、油廠、淀粉廠以及糧庫、港口碼頭等的散裝物料的提升，如石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。

連續式提升機根據料斗運行速度的快慢不同可分為：離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快，適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的斗速較慢，適用于輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。

突出優勢

1、采用流入式喂料方式，無挖料和回料現象。

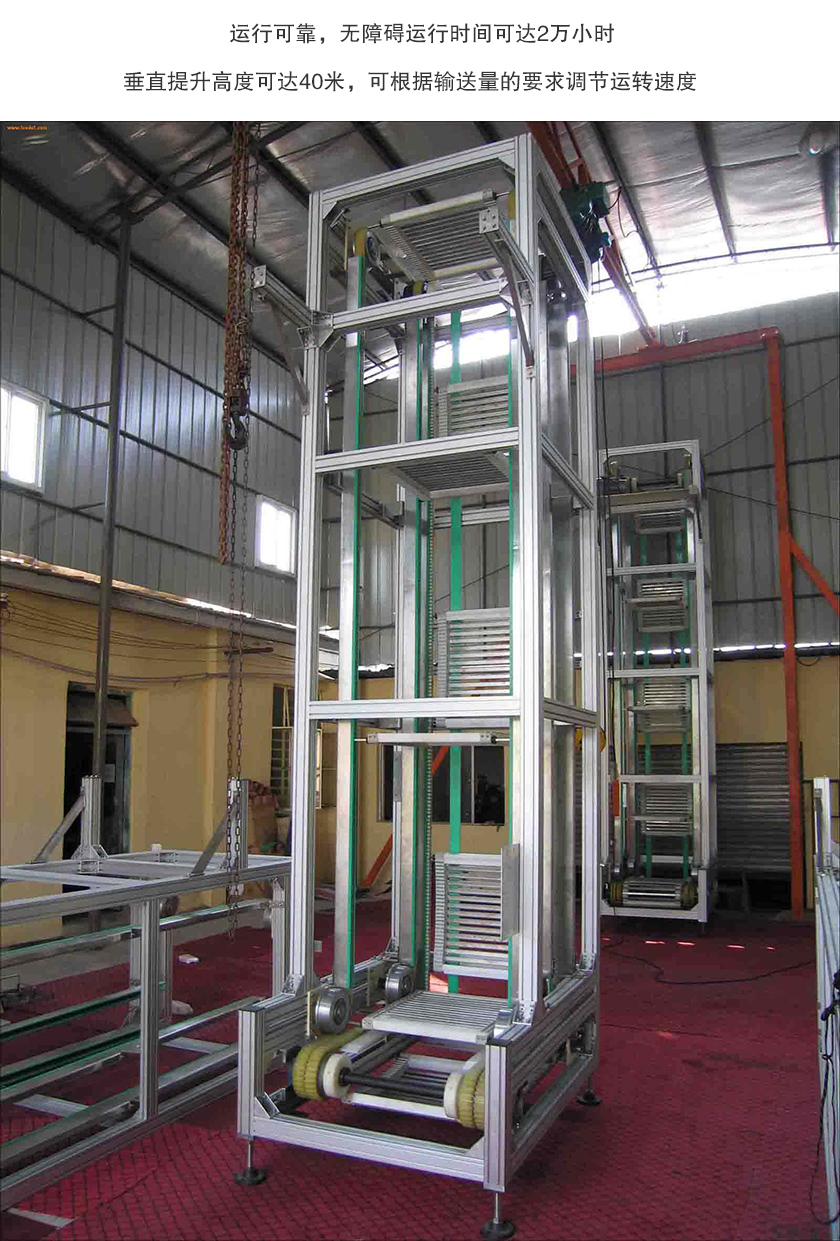

2、垂直提升高度可達40米，可根據輸送量的要求調節運轉速度。

3、密封式結構，物料在提升過程中少有散落。

4、運行可靠，無障礙運行時間可達2萬小時。

細節與結構

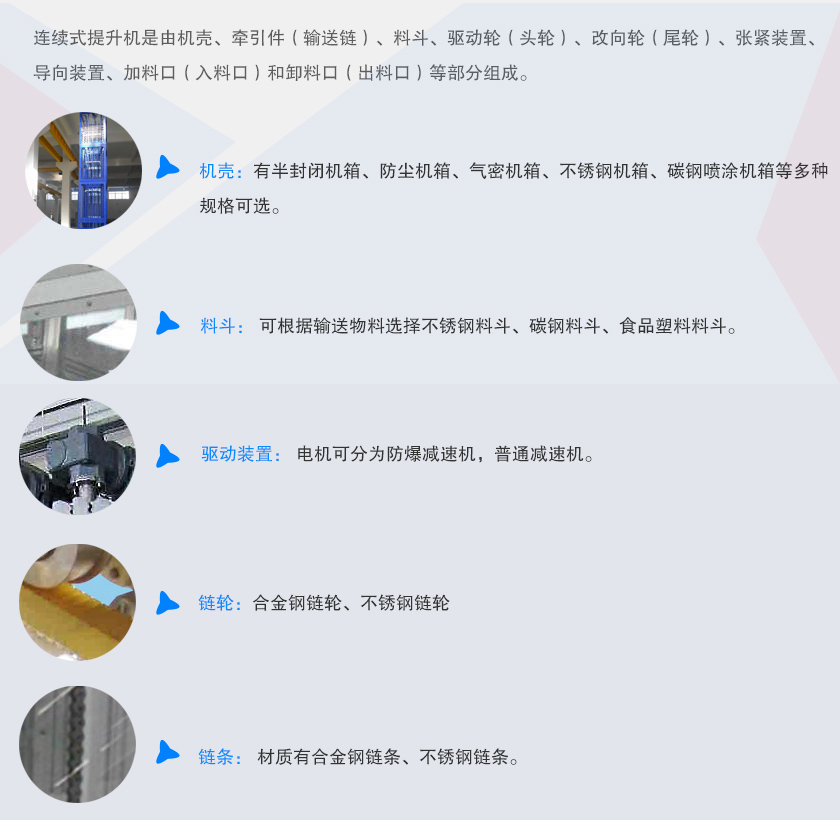

連續式提升機是由機殼、牽引件（輸送鏈）、料斗、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）等部分組成。

機殼：有半封閉機箱、防塵機箱、氣密機箱、不銹鋼機箱、碳鋼噴涂機箱等多種規格可選。

料斗：可根據輸送物料選擇不銹鋼料斗、碳鋼料斗、食品塑料料斗。

驅動裝置：電機可分為防爆減速機，普通減速機。

鏈輪：合金鋼鏈輪、不銹鋼鏈輪。

鏈條：材質有合金鋼鏈條、不銹鋼鏈條。

工作原理

連續式提升機料斗把物料從下面的儲藏中舀起，隨著輸送料的牽引輸送到頂部，繞過頂輪后向下翻轉，將物料傾入接受槽內，以實現對物料的垂直輸送。

技術參數

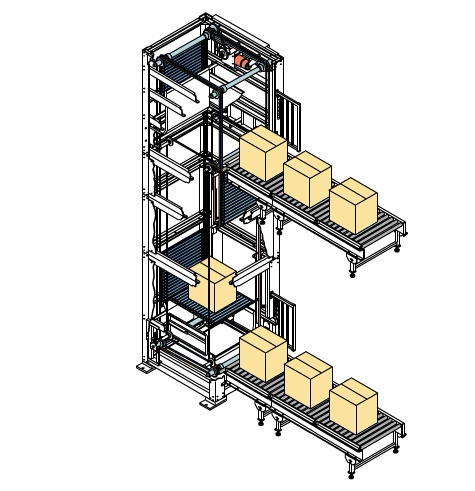

C型連續式提升機
提升鏈條	16A	24A	32A
提升速度	30m/min	20m/min	20m/min
托盤載荷	＜100kg/托盤	＜300kg/托盤	＜500kg/托盤
托盤寬度	400-1500mm	500-1500mm	600-1500mm
托盤長度	600-2200mm	700-2000mm	800-2000mm
F型連續式提升機
提升鏈條	16A	24A	32A
提升速度	30m/min	20m/min	20m/min
托盤載荷	＜150kg/托盤	＜300kg/托盤	＜500kg/托盤
托盤寬度	400-1500mm	500-1500mm	600-1500mm
托盤長度	600-2200mm	700-2000mm	800-2000mm

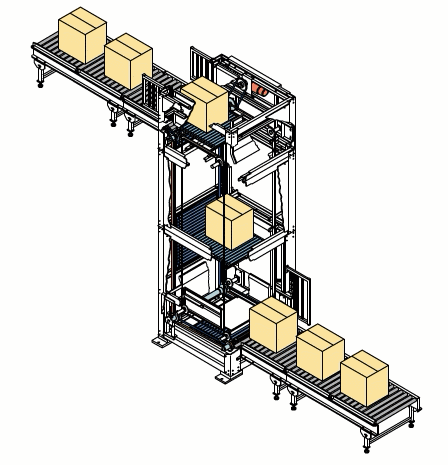

Z型連續式提升機
提升鏈條	12A	16A	24A	32A
提升速度	30m/min	40m/min	25m/min	20m/min
托盤載荷	＜30kg/托盤	＜150kg/托盤	＜500kg/托盤	＜1500kg/托盤
托盤寬度	400-1000mm	400-1500mm	500-1500mm	600-1500mm
托盤長度	500-1500mm	600-2200mm	700-2000mm	800-2000mm

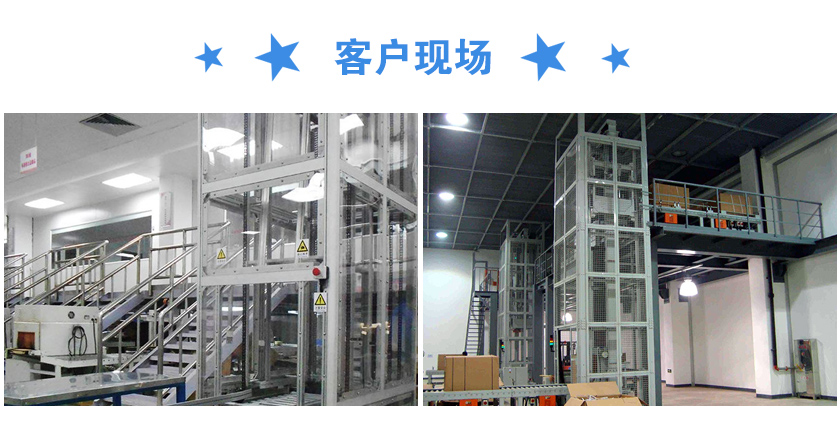

現場案例
