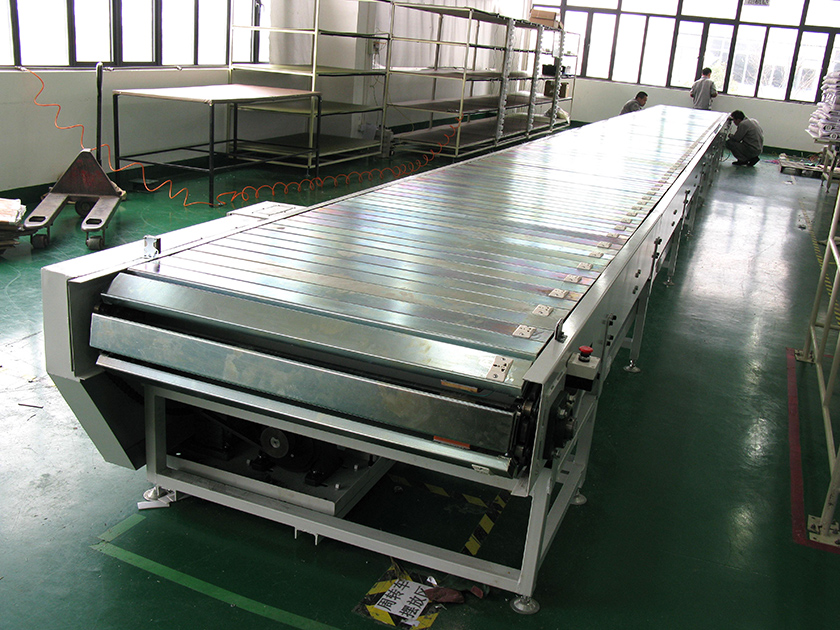

金屬鏈板輸送機

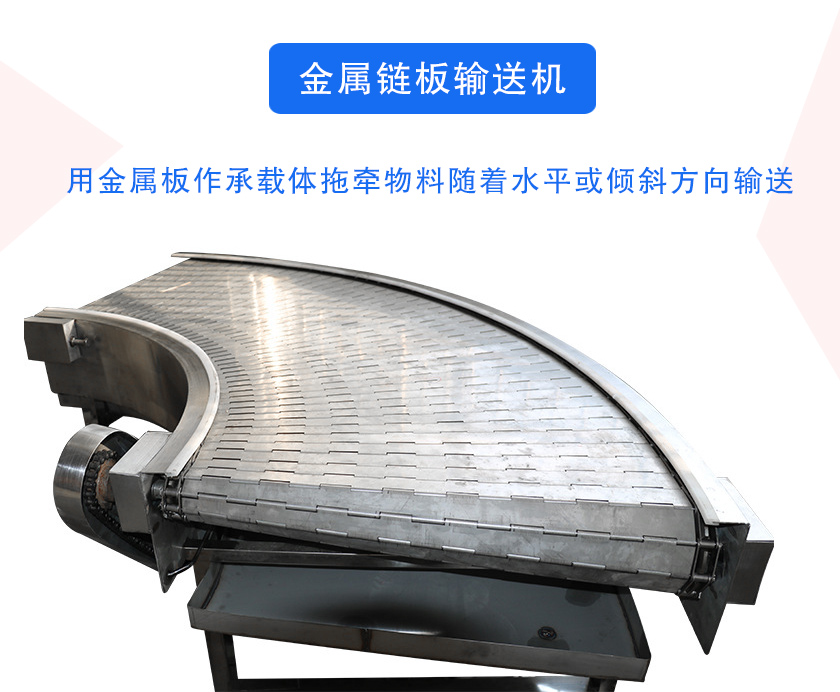

金屬鏈板輸送機是采用固接在牽引鏈上的一系列鏈條提供牽引力，用金屬板作承載體拖牽物料隨著水平或傾斜方向輸送。金屬鏈板輸送機輸送能力大，可承載較大的載荷，金屬鏈板輸送面平坦光滑、摩擦小，物料在輸送線之間過渡平穩。

大漢金屬鏈板輸送機規格品種齊全，可根據輸送物料和工藝要求選擇合適的機型，能夠滿足各行各業不同的需求。

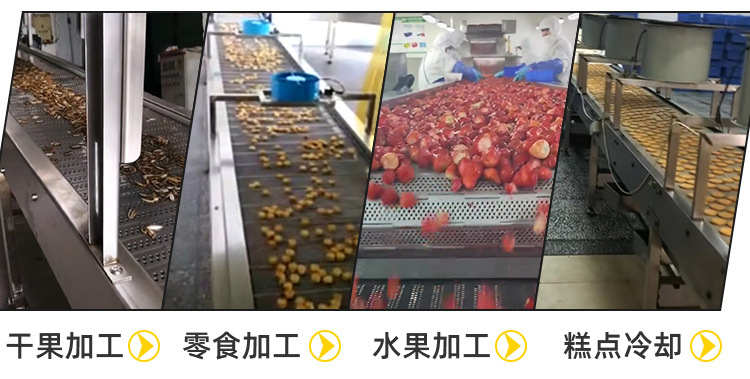

行業應用

金屬鏈板輸送機廣泛用于在建材、冶金、電力、煤炭、化工、鑄造等行業中，適宜于輸送一些溫度高、塊度大、具有鋒利棱角和磨琢性強的故土物料。

現場視頻

金屬鏈板輸送機視頻

突出優勢

1、采用金屬鏈板為承載面，耐磨性好、強度高、不易變形、易于維護。

2、除申訴粘性大的物料外，一般的固體散狀物料和成件物料均可輸送。

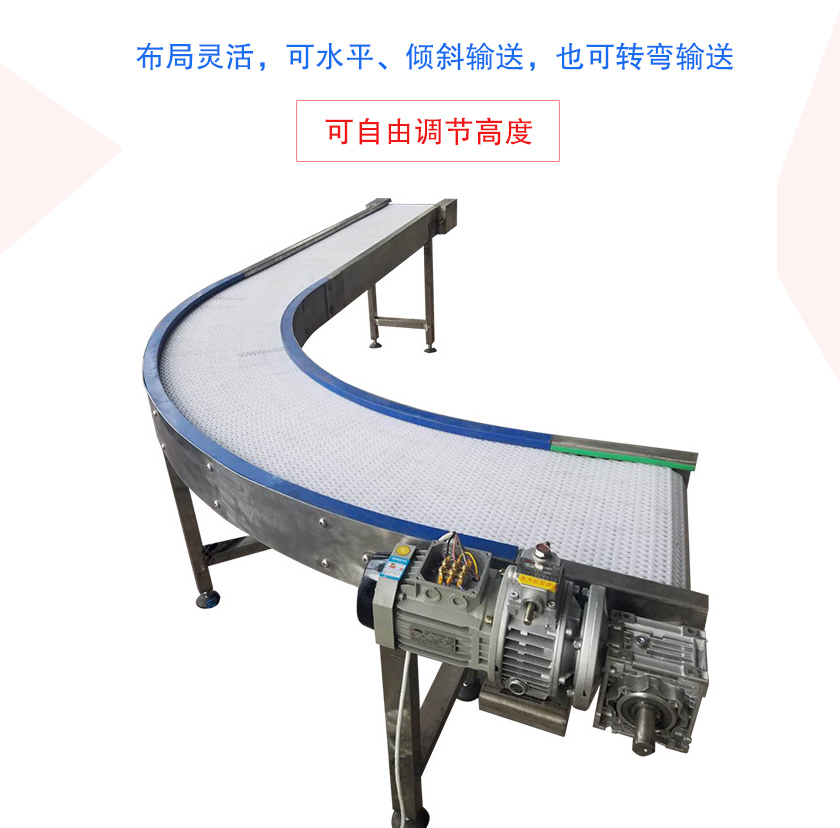

3、布局靈活，可水平、傾斜輸送，也可轉彎輸送。

4、可自由調節高度，可多臺組合輸送。

結構與細節

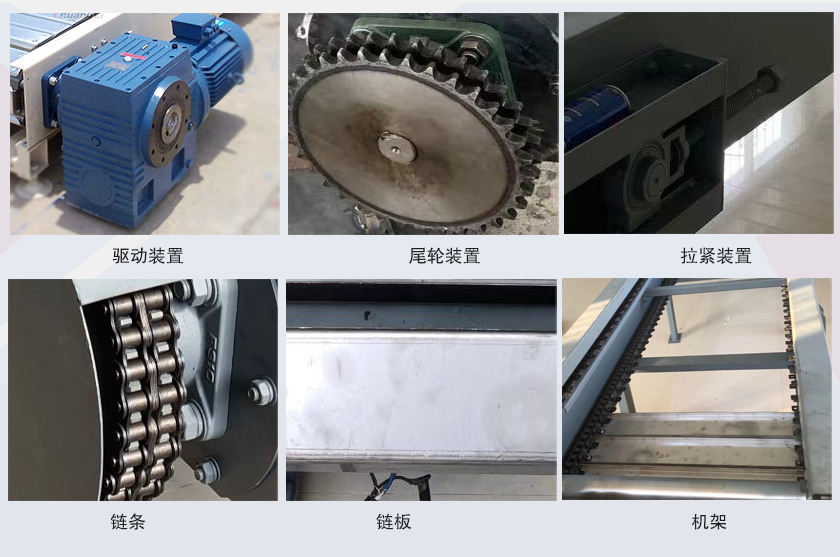

金屬鏈板輸送機主要由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板及機架等五部分組成。

機架：由頭架、尾架、中間架組成，用槽鋼、角鋼及加強鋼板焊接而成。

驅動裝置：有電機、減速器、傳動裝置及主動鏈輪裝置等組成。

尾輪裝置：是金屬鏈板輸送機的改向部分，由尾輪軸、兩只尾輪及軸承等組成。

拉緊裝置：采用螺旋拉緊方式，用于調節牽引鏈條的松緊程度。

鏈條：有牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損。槽板用螺栓與牽引鏈緊固在一起。

工作原理

金屬鏈板輸送機是一種以牽引鏈為牽引機構、金屬板作為承載裝置的撓性牽引連續性輸送設備，金屬鏈板輸送機工作時，通過傳動裝置帶動頭部裝置的鏈輪轉動，與鏈輪相嚙合的鏈條也隨之向前運動，同時固定在鏈條上的支持滾輪沿著機架上的軌道也同步向前圓，當物料在進料口端放入后，隨著鏈條的移動物料被輸送到出料端，在重力和離心力的共同作用下，物料從出料口端卸下，進入下一道工序。

技術參數
