兩螺旋軸一正一反不易堵料兼具輸送、混合、攪拌功能輸送量是單軸的1.5-2倍
售價:4300元~46000元元多買優惠,滿2臺,總價打9折 滿額立減 滿3500,減100
水平、傾斜輸送粉、顆粒、小塊物料輸送量:458立方/時長度:2-70米
用戶保障:30天價保,30天質量問題包退,365天免費維護
帶料試機:攜帶物料免費試機,專人接待
極速發貨:常規型號當天發貨,定制型號7天內發貨
無憂售后:定期回訪,售后跟蹤,7*24h客服在線
選擇材質碳鋼不銹鋼
立即訂購全國統一熱線:
0373—268 2333
雙螺旋輸送機輸送污泥

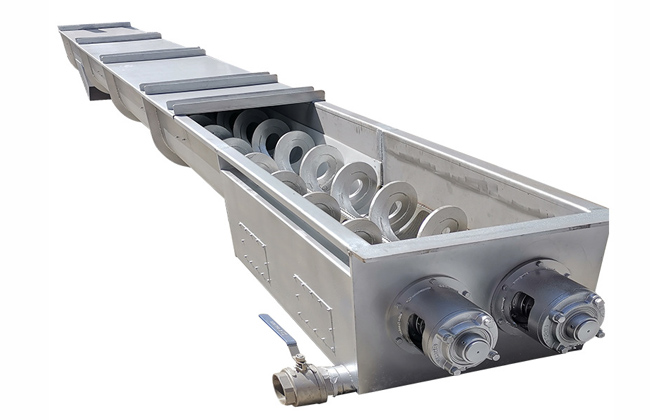

無軸雙螺旋輸送機輸送濕粘土

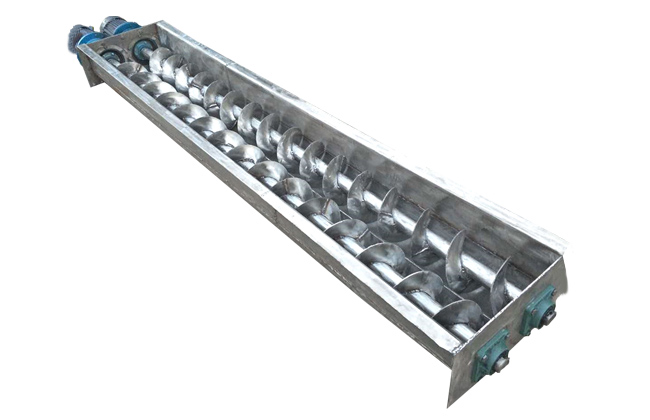

雙螺旋輸送機也叫雙軸螺旋輸送機,是在兩條無縫鋼管內分別裝有一根實體螺旋,其中一根是左旋,另一根是右旋,避免物料卡死螺旋體,工作時兩根螺旋通過在軸伸位置的一對齒輪嚙合轉動,由于螺旋體的轉動,使物料作軸向移動,從而達到輸送目的。雙螺旋輸送機的結構與單軸螺旋輸送機相似,兩者的主要區別在于雙螺旋輸送機的行進長度通常較短,且具備混合、攪拌等功能。

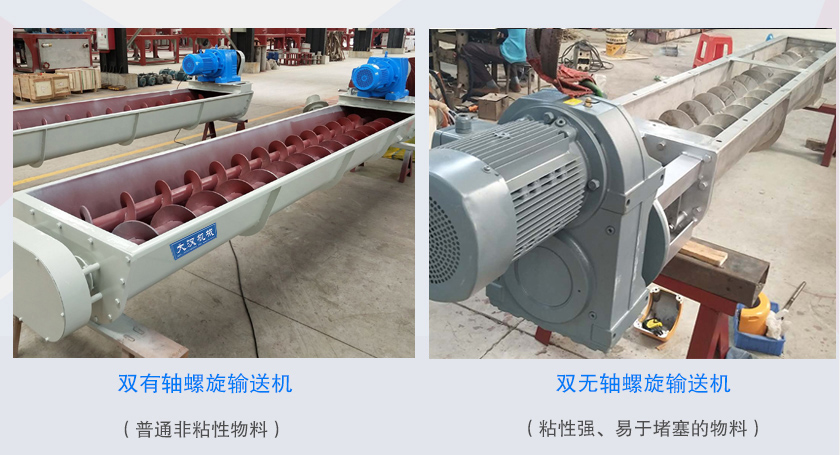

按螺旋軸分類:可分為有軸雙螺旋輸送機和無軸雙螺旋輸送機
有軸:可輸送普通的粉末、顆粒,如面粉、大豆、煤粉等。
無軸:無中心軸設計,更適合輸送粘性強、易于纏繞的物料,如污泥、生活垃圾、廚余垃圾等。

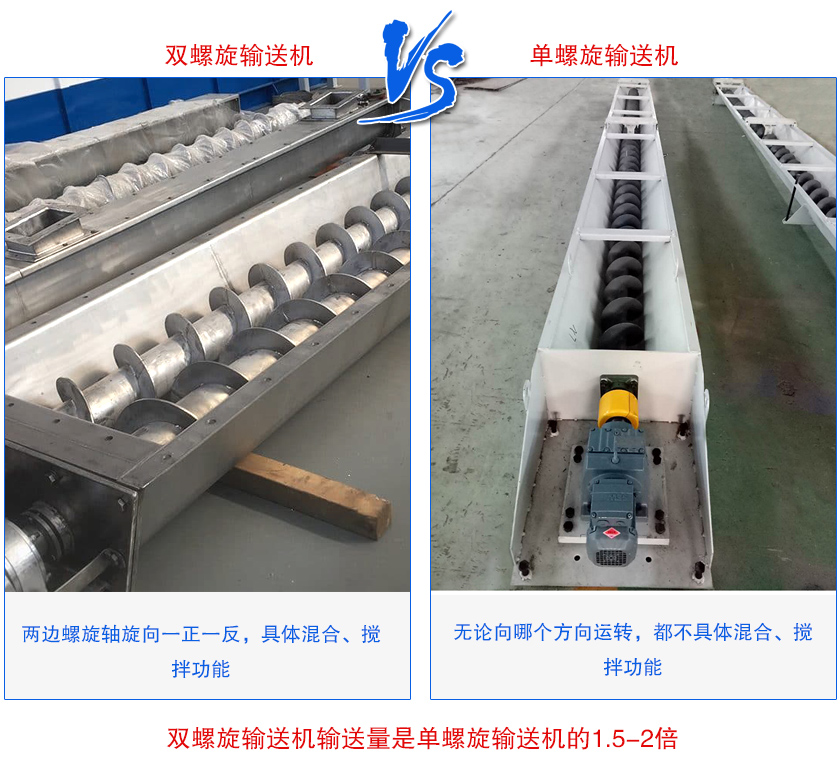

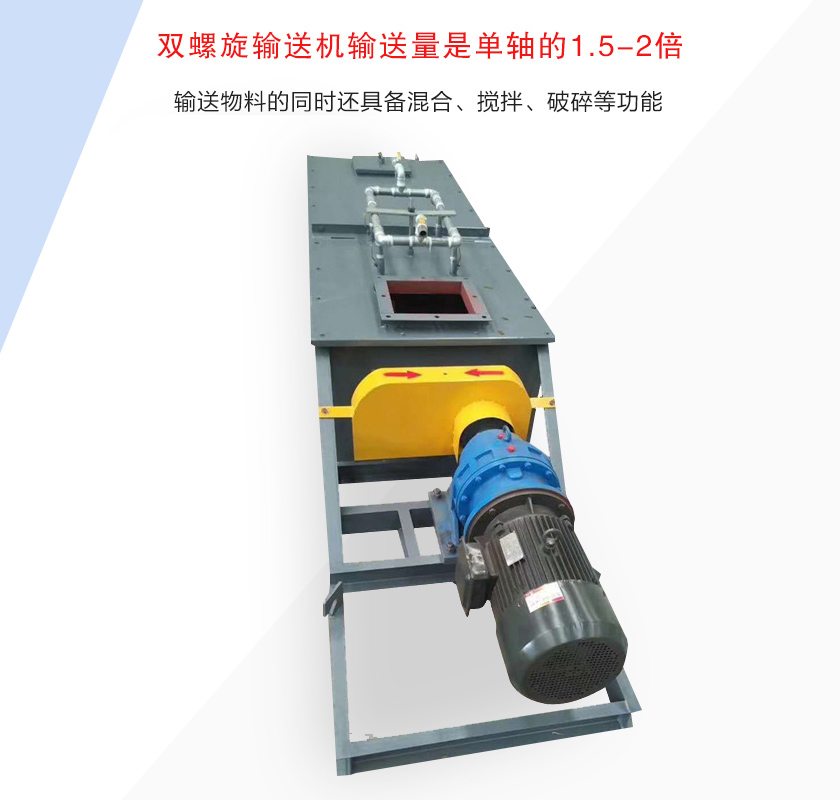

1、由兩根螺旋軸組成,輸送過程中還進行混合、攪拌,輸送量是單軸的1.5-2倍。
2、雙螺旋輸送機一正一反,避免原料卡死螺旋體。
3、可中間多點裝料和卸料,一小時輸送料可以達到100噸,輸送能力大。
4、各傳動部位均采用浮動連接方式,吊軸承為萬向結構,使螺旋體、吊軸承和尾部總形成一個整體旋浮體,在一定范圍內可以輸送阻力自由旋轉避讓,不卡料,不堵料。
5、頭尾軸承座均在殼體外,所有軸承采用多層密封盒配合密封技術,軸承使用壽命長。

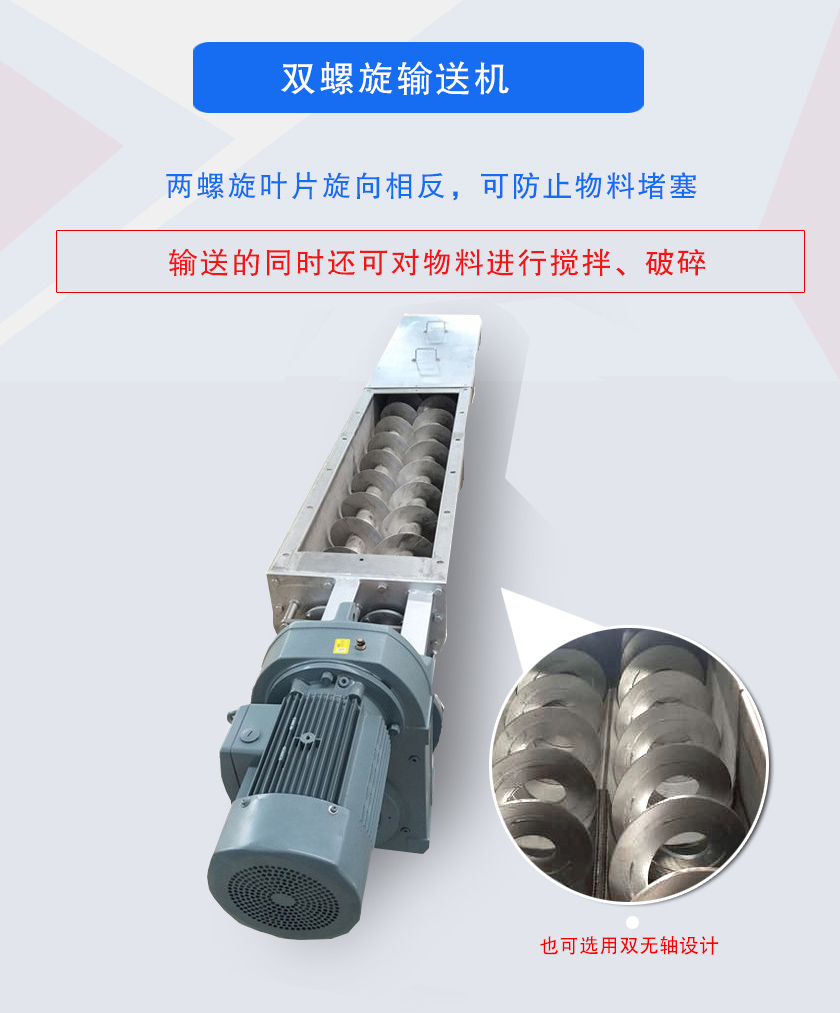

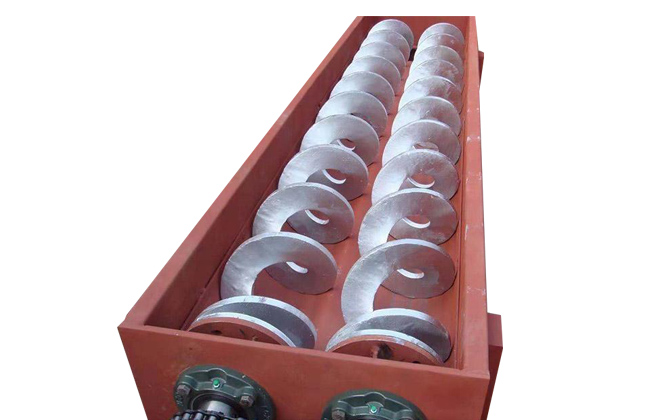

1、兩螺旋葉片旋向相反,一根是左旋,另一根是右旋,可以避免原料卡死螺旋體,適合體積大、流動性差或需要攪拌的物料。
2、螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式,安裝、拆卸不需要軸向移動,維修方便。芯軸長、吊掛少、故障點少。
3、采用變徑結構,增大吊軸承處容積,避免吊軸承與原料接觸。
4、各傳動部位均采用浮動連接方式,吊軸承為萬向結構,使螺旋體、吊軸承和尾部總形成一個整體旋浮體,在一定范圍內可以輸送阻力自由旋轉避讓,不卡料,不堵料。
6、與其他輸送設備相比,具有整機截面尺寸小、密封性能好、運轉平穩可靠、可中間多點裝料和卸料及操作安全、維修簡單等優點。
7、長度大小均可按照客戶要求定制加工生產,長度2米-70米不等,外形U型規格。

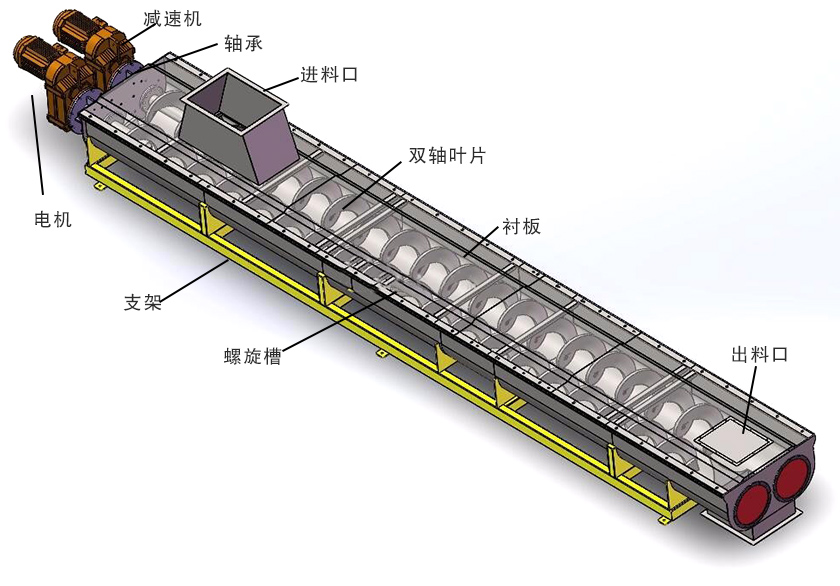

雙螺旋輸送機主要由驅動裝置、輸送槽、機架、螺旋葉片等組成。
驅動裝置:適用于戶外使用要求,電機減速裝置采用軸裝式減速機的結構形式,減速傳動裝置是斜齒輪或斜齒輪和蝸輪傳動組合結構形式,減速機輸出軸采用復式三唇密封,以避免漏油現象發生。減速機設有油位自動調節裝置,以使齒輪傳動在任何溫度變化條件下均能達到良好的潤滑。減速裝置選用低噪音、高效率、密封良好的產品。
驅動電機:為法蘭安裝的異步感應電機,適用于電源380V,3相,60Hz,電動機為IP54保護,轉速不大于1500r/min。
螺旋體:螺旋片具有足夠的強度和剛度。,
支撐架與輸送槽:輸送機支撐架采用不銹鋼型材制造,用不銹鋼膨脹螺栓固定在混凝土的土建基礎上。輸送機槽厚度3.0mm,制成U型斷面,除進料口敞開外,其余部分沿螺旋槽加平蓋封閉,輸送槽及蓋板全部采用不銹鋼材料制造。

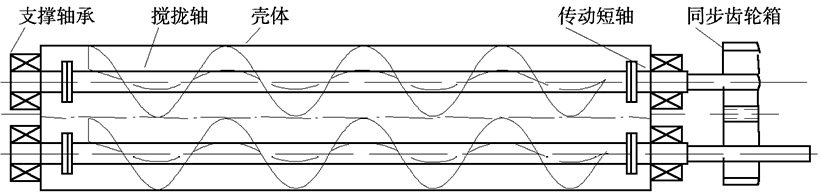

雙軸螺旋輸送機的工作原理是在兩條無縫鋼管內分別裝有一根實體螺旋,其中一根是左旋,另一根是右旋。工作時兩根螺旋通過在軸伸位置的一對齒輪嚙合轉動,由于螺旋體的轉動,使物料作軸向移動,從而達到輸送目的。
規 格 | 主要技術性能 | 驅動裝置 | 驅動裝置 | 重量 | |||
直徑 | 長度 | 產量(水泥) t/h | 轉速 | 減速機 | 電動機 | ||
型號 | 速比 | 功率 | |||||
U 200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
U 200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
U 250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
U 250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
U 300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
U 300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
U 400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
U 400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
U 500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
U 500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
U 600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
U 600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |

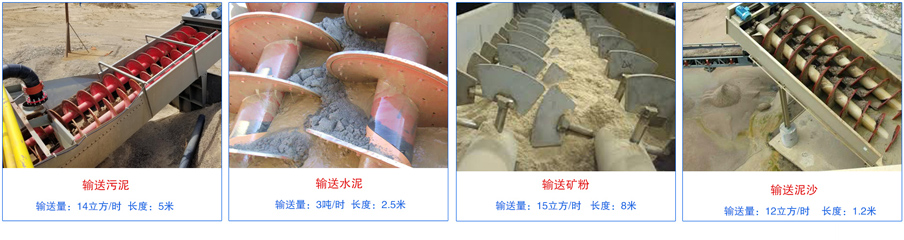

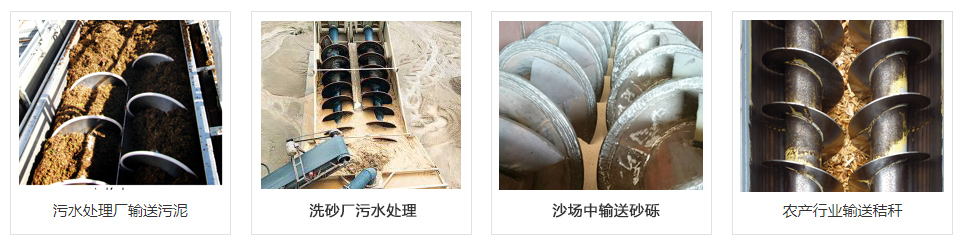

雙螺旋輸送機適合申訴物料需要攪拌、流動性差的粉末、顆粒及小塊狀物料。用于處理非均質材料(木屑,紙張等),面粉加工行業的材料(麩皮,面粉等)和橋接材料(例如鋸末,大豆等)。

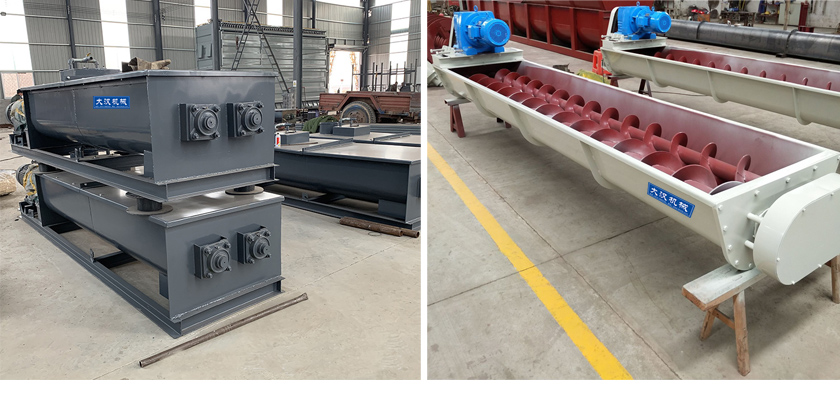

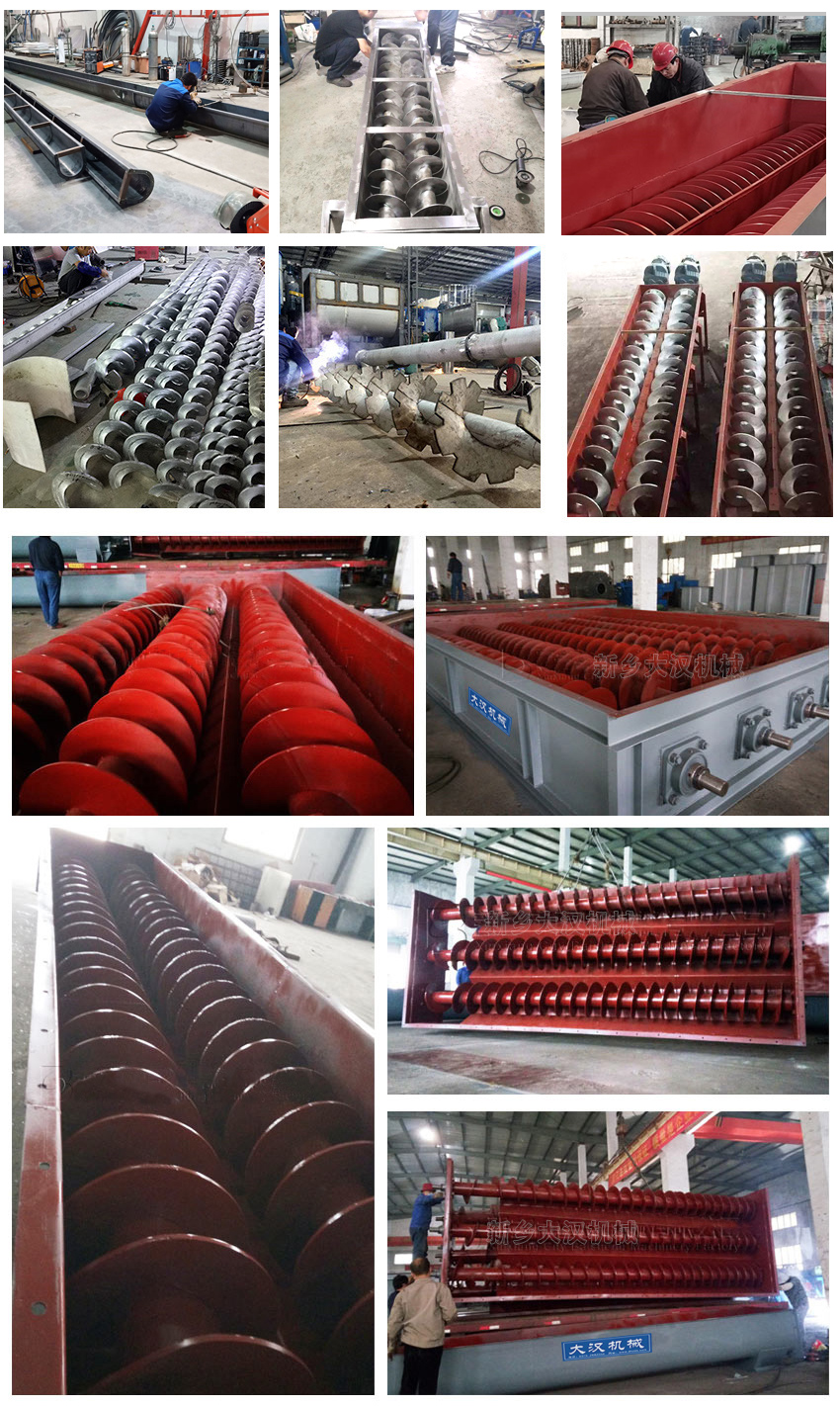

大漢雙螺旋輸送機廠家從設計、繪圖、造型、加工、質檢、裝配、試機、噴漆、發貨等提供一站式服務,擁有擁折彎?rùn)C(jī)、切割機、拋光機等加工設備以及裝車間、噴漆車間、庫房等加工車間。此外,我們還根據你提供的參數選型設計,我們有12年設計制作工作經驗,產品質量好。
